Agregar líneas de explosión

En este ejemplo, se añade una línea de recorrido entre un pasador y un taladro en un eje en una vista explosionada.

1. Seleccione una cara, una arista circular o una arista recta en cada uno de los dos elementos que desea conectar.

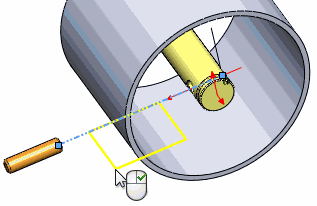

   Por ejemplo, seleccione la cara del taladro y la arista circular del pasador:





   Aparece una vista preliminar de la línea de recorrido.





2. Haga clic en .
   Aparece la línea de recorrido.





   La herramienta Línea de recorrido permanece activa para que pueda insertar múltiples líneas.

   Todas las líneas en un croquis con líneas de explosión se mostrarán en fuente centrada doble.
3. Agregue más líneas de recorrido o bien haga clic otra vez en para cerrar el PropertyManager.

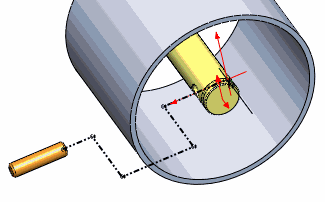

En este ejemplo, una línea de recorrido en un croquis con líneas de explosión pasa por un componente, por lo que se añade un doble pliegue que rodea ese componente.

1. Haga clic en Línea de quiebre de cota (barra de herramientas Explosionar croquis).
2. Haga clic en una línea para comenzar el quiebre.
3. Mueva el cursor para obtener una vista preliminar de la anchura y la profundidad del quiebre.




   Si hace clic en la línea de croquis y suelta el cursor, puede cambiar los planos en el croquis 3D presionando la tecla Tab. Si hace clic y arrastra (sin soltar), no puede cambiar los planos.
4. Vuelva a hacer clic para completar el quiebre.




   La herramienta Doble pliegue permanece activa para que pueda insertar varios pliegues.

5. Haga clic en para cerrar el PropertyManager.
