Puede seleccionar caras, aristas y curvas directamente desde los modelos como perfiles de barrido. La selección mejorada es compatible con las operaciones de barrido Saliente, Base, Corte, Superficie y Corte de ensamblaje. Previamente deberá crear un croquis adicional con las entidades convertidas como perfil.
Puede seleccionar:
- Caras de la geometría del modelo.
- Una única arista o curvas de la geometría de referencia que contengan un bucle cerrado suave.
- Un grupo de aristas o curvas seleccionadas como un bucle mediante SelectionManager.
Para acceder a esta funcionalidad, haga clic en Saliente/Base barrido
(en la barra de herramientas Operaciones) o en . En el PropertyManager, en Perfil y Trayecto, seleccione Perfil de croquis y, a continuación, seleccione una cara, una arista o curvas.
 |
 |
 |
| Seleccione una cara para el Perfil de croquis |
Seleccione las aristas con SelectionManager para Perfil de croquis |

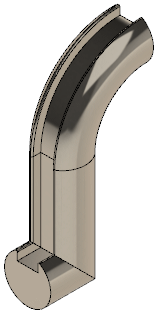

Operación Barrer |
