Configure las propiedades al insertar centros de círculos en dibujos. Es posible que las propiedades disponibles varíen dependiendo del tipo de centro de círculo seleccionado.
Para mostrar el PropertyManager Centro de círculo:
En un dibujo, haga clic en Centro de círculo
(barra de herramientas Anotaciones) o en .
Estilo
Define el estilo del centro de círculo. Para obtener más información, consulte Estilo.
Inserción automática
|
Para todos los taladros
|
Opciones
|
|
Para todos los redondeos
|
Opciones
|
|
Para todas las ranuras
|
Opciones
Centros de círculo de ranura
|
Opciones
|
Líneas de conexión
|
Conectan los símbolos de centro de círculo.
|
|
Líneas circulares
|
Crea la línea constructiva circular grande a través de taladros en el patrón.
|
|
Líneas radiales
|
Crea líneas desde el centro de la matriz hasta los orificios de la matriz.
|
|
Centro de círculo base
|
Agrega un centro de círculo al centro de la matriz.
|
Opciones de inserción manual
|
Centro de círculo sencillo
|
|
|
Centro de círculo lineal
|

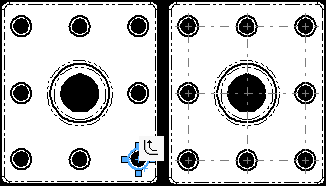

Inserta centros de círculos en una matriz lineal de círculos o arcos. Cuando se reconoce un patrón lineal, haga clic en Propagar
 para crear centros de círculo en todas las instancias del patrón.
Líneas de conexión. Conectan los símbolos de centro de círculo.
|
| Centros de círculo propagados a un patrón lineal |
|
|
| Centros de círculo lineal con líneas de conexiones |
|
|
Centro de círculo circular
|
Inserta centros de círculos en una matriz circular de círculos o arcos.
Opciones
|
| |
Centro de círculo de ranura
|
|
| |
Líneas de conexión
|
Agrega automáticamente líneas de conexión para los nuevos centros de círculo, cuando sea posible. |
Atributos de visualización
Desactive Utilizar predeterminados del documento para cambiar los siguientes atributos configurados en Propiedades de documento - Líneas constructivas/Centros de círculos.
|
Marcar tamaño
|
Marcar tamaño es la longitud desde el punto central hasta un extremo del centro de círculo.
|
|
Líneas extendidas
|
Los puntos centrales son centros de círculo con la opción Líneas extendidas desactivada. Puede arrastrar las líneas extendidas para ajustar su tamaño.
|
|
| Activada |
Desactivada |
|
|
Separación
|
Separación es la distancia entre la marca de centro y la línea de extensión. Puede cambiar la separación cuando Ajustar la escala por escala de vista en Propiedades de documento - Líneas constructivas/Centros de círculos esté desactivada.
|
|
| Activada |
Desactivada |
|
|
Fuente de línea constructiva
|
|
|
| Activada |
Desactivada |
|
Ángulo
|
Ángulo
|
Si el centro de círculo se gira porque la vista se gira, el ángulo de rotación aparece aquí. Un ángulo positivo hace girar el centro de círculo en el sentido contrario a las agujas del reloj. |
Capa
|
Capa
|
En los dibujos con capas etiquetadas, seleccione una capa. |
