Creación de vistas de recortes y de detalles con la función Sin contorno

Las vistas de recortes y de detalles admiten la función Sin contorno.

Vista de recorte sin contorno
Vista de recorte con diseño completo

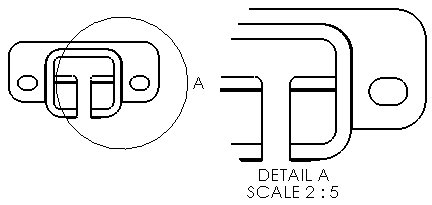

Vista de detalle sin contorno

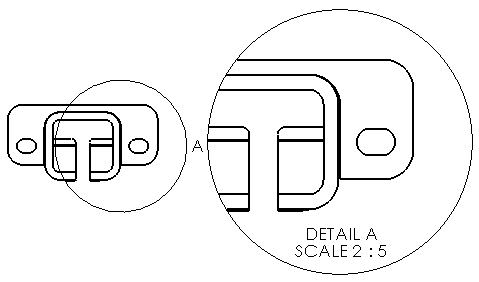

Vista de detalle con diseño completo

Para crear una vista de recorte sin contorno:

  1. En una vista de dibujo, croquice un perfil de croquis cerrado, como por ejemplo un círculo.

  2. Seleccione el círculo.
  3. Haga clic en Recortar vista (barra de herramientas Dibujo) o en Insertar > Vista de dibujo > Recorte.

  4. Seleccione la vista de dibujo.
  5. En el PropertyManager, en Recortar vista, seleccione Sin contorno.

  6. Haga clic en PM_OK.gif.
