Bakır İzlerini Yapıştırma Olarak Oluşturma

CircuitWorks, performansı artırmak için PADS ya da EDME dosyalarından PCB modelleri oluşturmak üzere Model Oluştur'u kullandığınızda, kart dosyasındaki fiziksel geometri yerine bakır izlerini görüntü olarak temsil edebilir.

1. İzleri olan bir ECAD dosyası açın.
   Bu örnekte, Install_dir\CircuitWorksFull\Examples\PADS\preview.asc dosyası kullanılmaktadır.
2. CircuitWorks uygulama menüsüne tıklayın ve Seçenekler öğesine tıklayın.
3. Aşağıdakileri ayarlayın:
   1. SOLIDWORKS Al sayfasında, İletken katman modelleme altında şunlardan birini seçin:
      • Tüm. Tüm model katmanlarında bakır izleri oluşturur.
      • Yalnızca üst ve alt katmanlar (daha hızlı). Üst ve alt katmanlarda bakır izleri oluşturur.
   2. Modeller sayfasında, CircuitWorks'ün oluşturduğu modelleri bu klasörlere kaydet altında, bir Decals klasörü seçin.
      Varsayılan klasör konumu:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. Tamam'a tıklayın.
4. Model Oluştur öğesine (Araçlar sekmesinin SOLIDWORKS bölümü) tıklayın.
5. CircuitWorks iletişim kutusunda:
   1. Geometri yerine iz yapıştırmaları kullan'ı seçin.
      Bakır izleri, seçildiğinde, daha önce belirlediğiniz Decals klasörüne bit eşlem dosyaları olarak kaydedilir.
   2. İsteğe bağlı olarak, Yapıştırmayı model dosyasına kaydet'i seçin.
      Bakır izleri, seçildiğinde, doğrudan model dosyasına dahil edilir. Önizleme bit eşlemleri olarak kaydedilmez.
   3. Oluştur'a tıklayın.
   CircuitWorks, kartı SOLIDWORKS yazılımında oluşturur.

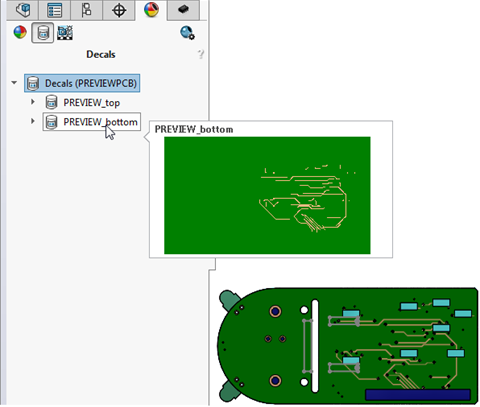

6. Bakır izlerinin önizlemelerini görmek için DisplayManager sekmesinde, Yapıştırmaları Göster'e tıklayın, sonra da imleci önizlemenin üzerine götürün.
