Düzlem
|
Düzlemsel bir çapraz kesit oluşturur. |
|
Silindir
|
Silindirik bir çapraz kesit oluşturur. |
| |
Referans objesi
|
Kesit düzleminin oryantasyonu için bir referans düzlemi olarak Düzlem 1, Düzlem 2 veya Düzlem 3 öğesini seçin. |
|
Kırpma Yönünü Ters Çevir
|
|
|
Altıgen mesafesi
|

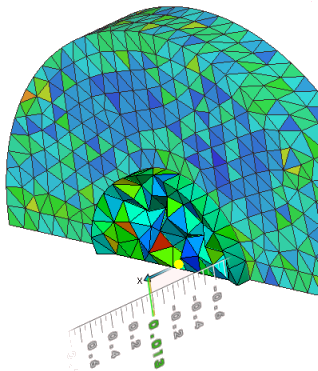

Seçili kesit objesinden ölçülen öteleme uzaklığını ayarlar. Kırmızı oku hareket ettirerek, kesit düzlemini grafik alanında dinamik bir şekilde konumlandırın.
|
|
X Rotasyonu
|
Kesit objesini X yönü boyunca döndürür. |
|
Y Rotasyonu
|
Kesit objesini Y yönü boyunca döndürür. |
|
Yarıçap
|
Silindirik kesitin yarıçapını ayarlar. |
| |
Seçenekler
|
Şunlardan birini seçin:
|
Mesh kenarını göster
|
Eleman kenarlarını görüntüler.
|
|
Kesit düzlemini göster
|
Kesit objesini (düzlem veya silindir) görüntüler.
|
|
Yalnızca kesitte grafikle
|
Kesit objesi ile kesişen mesh elemanlarını görüntüler.
|
|
Konturu modelin kesilmemiş kesiminde göster
|
Sonuç konturlarını, modelin kesilmemiş kısmında görüntüler. Seçimi kaldırılırsa, program, modelin kesilmemiş kısmını gölgelendirilmiş görünüm modunda görüntüler.
|
|
Kırptıktan sonra patlat
|
Montajlar için kullanılabilir. Mesh kesitini oluşturur ve sonra da modeli patlatır. Seçili değilse, program, kesit grafiğini patlatma görünümü üzerinde oluşturur.
|
|
 Kırpma açık/kapalı
|
Meshin kesitinin görünürlüğünü kontrol eder.
|
|
Sıfırla
|
Seçimleri varsayılan değerlere sıfırlar.
|
|
