Her Katın Alt veya Üst Yüzündeki Gerilim

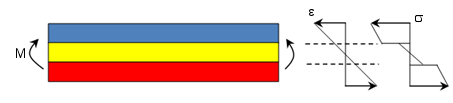

Yer değiştirme ve gerinim alanları bir kompozitin kalınlığı boyunca süreklidir. Bununla birlikte, katlardaki farklı malzeme özellikleri ve oryantasyonları nedeniyle gerilim alanları genelde kesintilidir. Örneğin, saf bükme koşulları altında boylamasına gerinim ve boylamasına gerilimde kalınlık boyunca gerçekleşen tipik varyasyon gösterilmektedir. İki farklı kat arasındaki arayüzde bulunan gerilimde bir sıçrama vardır.
Her kat için gerilimi üst ve alt yüzlerde ayrı ayrı grafiklendirebilirsiniz.
Tüm Katlardaki Maksimum Gerilim
Belirtilen bileşenin (zarf grafiği) tüm katlardaki maksimum gerilim değerlerini grafiklendirebilirsiniz. Her düğüm için tüm katlardaki maksimum gerilim (üst ve alt yüz dahil) grafiklendirilir.
Malzeme Yönleri Boyunca Gerilim
Her katın kat oryantasyonu yönü veya enlemesine yönü (yüzeyde) boyunca gerilimi grafiklendirebilirsiniz.
Katlararası Yırtılma Gerilimi
Kompozit olmayan modellerde kullanılabilen gerilim bileşenlerinin dışında, iki farklı kat arasında bulunan birleşme yerindeki katlararası yırtılma gerilimini grafiklendirebilirsiniz. Kompozitlerdeki elastik özellik ve farklı katlar arasındaki kat açısı uyuşmazlıkları nedeniyle katlararası yırtılma gerilimleri meydana gelir. Yüksek katlararası yırtılma gerilimleri, kompozitlerde delaminasyona (bitişik katlar arası arayüzde çatlama) neden olur. Delaminasyon sonuç olarak bir kompozit "lamina"nın ömrünü sınırlar.
Katlararası yırtılma gerilimleri, yerel koordinat sisteminde grafiklendirilir. Kabuğun her yüzünün yerel koordinat sistemini anlamak için kat açısı bölümüne bakın.
