曲面擷取 PropertyManager

使用此 PropertyManager 來擷取模型中的次網格做為曲面。 您可以稍後使用 SOLIDWORKS 曲面工具，例如修剪、縫織及加厚來將曲面轉換為實體。 要手動擷取曲面，請選擇一個次網格，然後於面設定之下選擇一個曲面類型。

曲面擷取之前的模型	在擷取兩個圓柱及兩個 b-spline 曲面之後的模型

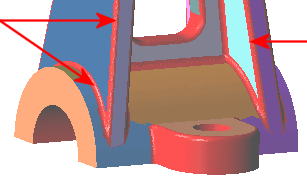

當您擷取曲面時，您可能會看到突出的次網格（箭頭），這是主要網格區域之間的轉換。 轉換的區域通常在幾何上會顯示較大的變化，例如曲率。 在導引的曲面產生過程中，您通常不轉換突出的次網格為曲面，而是稍後在 SOLIDWORKS 中產生這些曲面。

曲面擷取

整體擷取

擷取所有面(E)	擷取所有可能為分析性曲面的次網格。被擷取的次網格數量出現在未指定區域中。當擷取完成時，按一下 來完成模型，或選擇曲面來變更其設定與形狀。
擷取所剩的面(R)	在您擷取至少一個曲面之後，按鈕的名稱會變更，所以您可以擷取所有剩下的次網格。

面設定

擷取次網格為圓柱的範例 Video: Creating a Sub-Mesh as a Cylinder。當您移動游標於擷取曲面上時，會顯示該類型擷取曲面的圖示。

	基準面	擷取次網格為平坦的曲面。設定平移的值來相對於網格重新定位平面。
	圓柱	擷取次網格為圓柱曲面。設定半徑的值。
	圓錐	擷取次網格為圓錐曲面。設定角度、頂部半徑、及底部半徑的值來定義圓錐的形狀。
	球形	擷取次網格為球形曲面。設定半徑的值。對於中心，設定 X、Y、及 Z 值來相對於原點定位球心。
	圓環面	指定形成曲面的單一網格區域，類似於圓角產生的面。設定輪廓半徑及路徑半徑的值。
	伸長	擷取次網格為伸長。指定形成曲面的相鄰網格面之單一壁板面，與伸長類似。
	旋轉	擷取次網格為旋轉。指定形成曲面的相鄰網格面的單一壁面，類似於旋轉。設定半徑的值。 對於伸長及旋轉：所有的網格面必須是一個網格的一部份，才能一起擷取為伸長或旋轉。使用在面辨識 PropertyManager 中的曲面精靈塗料工具來找出有相同色彩的網格面。
	規則	指定形成曲面的單一網格區域，類似於一個沒有導引曲線的雙輪廓疊層拉伸。設定編輯距離 1 及偏移距離 2 的值來伸長規則的曲面。
	BSpline	擷取次網格為 b-spline 曲面。 一網格可讓您視覺化曲面。 設定公差的值來調整曲面與網格間的誤差，藉此精細地調整 b-spline 曲面的形狀。 越大的偏差會產生越平滑的曲面。 系統會報告最大和平均偏差。 選擇顯示偏差分析以顯示網格到曲面的誤差。 修改 UV 曲線的數量並將其重新定未來改善曲面。 如需範例，請參閱擷取 B-Spline 曲面。
	刪除曲面	刪除所選的擷取曲面。這不會影響用來擷取出曲面的次網格。

隱藏曲面

當您擷取曲面時，您可以在擷取出的曲面上按右鍵並選擇隱藏。請注意 代表的是網格特徵，您無法隱藏它。

列出被隱藏的擷取曲面。
