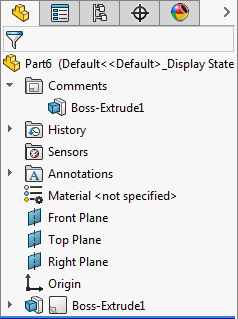

備註 您可以採用 Post-it® 註解的方式,為 FeatureManager(特徵管理員) 中的項次 (組合件、零組件、特徵和草圖) 加入文字備註。 您可以在文字備註中包含日期與時間壓印。 在文件中加入第一個備註時,備註 資料夾 會在 FeatureManager(特徵管理員)中產生。 備註會顯示在 FeatureManager(特徵管理員) 的備註資料夾和項次兩者的工具提示中。 每個項次只能加入一個備註。 您可以在一個備註中加入多個輸入項目。 上層主題FeatureManager (特徵管理員) 設計樹狀結構 FeatureManager(特徵管理員) 中的備註 您可以在 FeatureManager(特徵管理員) 的下列節點中加入備註: 結合 (所有類型) 結合資料夾或結合群組 資料夾 感測器 材質 註記視角 圖塊 實體本體資料夾 曲面本體資料夾 鈑金節點 結合參考 您可以開啟備註指標來尋找備註。 您可以在 FeatureManager(特徵管理員) 中加入未附加至特徵或節點的獨立備註。 當您產生或編輯備註時,可附加模型的影像或螢幕抓取。 您可以在 PropertyManager 中檢視特徵備註。 您可以在備註中加入時間壓印。 您可以在一個對話方塊中檢視所有備註。 ConfigurationManager 針對備註也有類似的行為。 加入評論 加入備註: 在 FeatureManager(特徵管理員) 設計樹狀結構中的項次上按一下滑鼠右鍵,然後按一下備註 > 加入備註 。 在訊息方塊中輸入文字。 按一下加入時間壓印 ,加入日期和時間。 自動在備註中加入時間壓印: 按一下工具 > 選項 > 系統選項 > 協同作業。 在備註底下,選擇自動加入時間壓印到備註。 按一下儲存並關閉。 加入獨立備註 您可以在 FeatureManager(特徵管理員) 設計樹狀結構中,加入未附加在特徵或節點的獨立備註。 加入獨立備註: 按一下加入備註 (「標準」工具列)。 在備註方塊中輸入註解,然後按一下儲存並關閉。 獨立備註便會加入至 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾。 您可以在備註資料夾上按一下滑鼠右鍵,然後按一下加入備註,加入獨立備註。 開啟備註指標 您可以在 FeatureManager(特徵管理員) 中啟用備註指標,好讓您更容易地尋找備註。 若要啟用備註指標: 在 FeatureManager(特徵管理員) 設計樹狀結構中,以滑鼠右鍵按一下頂端節點。 按一下樹狀結構顯示 > 顯示備註指標。FeatureManager(特徵管理員) 設計樹狀結構中即會出現視覺指標 ,指出是否有備註。 編輯備註 編輯備註︰ 在 FeatureManager(特徵管理員) 設計樹狀結構中含有備註的項次上按一下滑鼠右鍵,然後按一下備註 > 編輯備註 。 編輯備註,然後按一下儲存並關閉。 刪除備註 刪除備註︰ 用右鍵按一下 FeatureManager(特徵管理員) 中含有備註的項次,再按一下備註 > 刪除備註,然後再按一下 是加以確認。 加入影像和螢幕擷取畫面至備註 您可以在備註中加入影像和螢幕擷取畫面。 若要加入影像和螢幕擷取畫面至備註: 按一下加入備註 (標準工具列)。 在備註方塊中,按下列一或兩項︰插入影像 。 在備註中加入所選的影像。 插入螢幕擷取畫面 。 在備註中加入圖面的影像。 按一下儲存並關閉。 檢視所有備註 您可以檢視備註對話方塊中所有的備註。 檢視所有備註: 在 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾上按一下滑鼠右鍵,然後按一下檢視所有備註。 選擇性的: 選擇下列其中一個選項來排序備註︰ 階層架構 名稱 日期 檢視及編輯 PropertyManagers 中的備註 您可以檢視及編輯 PropertyManagers 中的特徵備註。 若要檢視及編輯 PropertyManagers 中的備註: 按一下 工具 > 選項 > 系統選項 > 協同作業。 在對話方塊中,選擇顯示 PropertyManager 中的備註。 在 FeatureManager(特徵管理員) 中選擇一個具有備註的特徵,然後按一下編輯特徵 。 在 PropertyManager 的備註底下,按一下編輯。 修改備註,然後按一下儲存並關閉。 按一下 。
備註 您可以採用 Post-it® 註解的方式,為 FeatureManager(特徵管理員) 中的項次 (組合件、零組件、特徵和草圖) 加入文字備註。 您可以在文字備註中包含日期與時間壓印。 在文件中加入第一個備註時,備註 資料夾 會在 FeatureManager(特徵管理員)中產生。 備註會顯示在 FeatureManager(特徵管理員) 的備註資料夾和項次兩者的工具提示中。 每個項次只能加入一個備註。 您可以在一個備註中加入多個輸入項目。 上層主題FeatureManager (特徵管理員) 設計樹狀結構 FeatureManager(特徵管理員) 中的備註 您可以在 FeatureManager(特徵管理員) 的下列節點中加入備註: 結合 (所有類型) 結合資料夾或結合群組 資料夾 感測器 材質 註記視角 圖塊 實體本體資料夾 曲面本體資料夾 鈑金節點 結合參考 您可以開啟備註指標來尋找備註。 您可以在 FeatureManager(特徵管理員) 中加入未附加至特徵或節點的獨立備註。 當您產生或編輯備註時,可附加模型的影像或螢幕抓取。 您可以在 PropertyManager 中檢視特徵備註。 您可以在備註中加入時間壓印。 您可以在一個對話方塊中檢視所有備註。 ConfigurationManager 針對備註也有類似的行為。 加入評論 加入備註: 在 FeatureManager(特徵管理員) 設計樹狀結構中的項次上按一下滑鼠右鍵,然後按一下備註 > 加入備註 。 在訊息方塊中輸入文字。 按一下加入時間壓印 ,加入日期和時間。 自動在備註中加入時間壓印: 按一下工具 > 選項 > 系統選項 > 協同作業。 在備註底下,選擇自動加入時間壓印到備註。 按一下儲存並關閉。 加入獨立備註 您可以在 FeatureManager(特徵管理員) 設計樹狀結構中,加入未附加在特徵或節點的獨立備註。 加入獨立備註: 按一下加入備註 (「標準」工具列)。 在備註方塊中輸入註解,然後按一下儲存並關閉。 獨立備註便會加入至 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾。 您可以在備註資料夾上按一下滑鼠右鍵,然後按一下加入備註,加入獨立備註。 開啟備註指標 您可以在 FeatureManager(特徵管理員) 中啟用備註指標,好讓您更容易地尋找備註。 若要啟用備註指標: 在 FeatureManager(特徵管理員) 設計樹狀結構中,以滑鼠右鍵按一下頂端節點。 按一下樹狀結構顯示 > 顯示備註指標。FeatureManager(特徵管理員) 設計樹狀結構中即會出現視覺指標 ,指出是否有備註。 編輯備註 編輯備註︰ 在 FeatureManager(特徵管理員) 設計樹狀結構中含有備註的項次上按一下滑鼠右鍵,然後按一下備註 > 編輯備註 。 編輯備註,然後按一下儲存並關閉。 刪除備註 刪除備註︰ 用右鍵按一下 FeatureManager(特徵管理員) 中含有備註的項次,再按一下備註 > 刪除備註,然後再按一下 是加以確認。 加入影像和螢幕擷取畫面至備註 您可以在備註中加入影像和螢幕擷取畫面。 若要加入影像和螢幕擷取畫面至備註: 按一下加入備註 (標準工具列)。 在備註方塊中,按下列一或兩項︰插入影像 。 在備註中加入所選的影像。 插入螢幕擷取畫面 。 在備註中加入圖面的影像。 按一下儲存並關閉。 檢視所有備註 您可以檢視備註對話方塊中所有的備註。 檢視所有備註: 在 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾上按一下滑鼠右鍵,然後按一下檢視所有備註。 選擇性的: 選擇下列其中一個選項來排序備註︰ 階層架構 名稱 日期 檢視及編輯 PropertyManagers 中的備註 您可以檢視及編輯 PropertyManagers 中的特徵備註。 若要檢視及編輯 PropertyManagers 中的備註: 按一下 工具 > 選項 > 系統選項 > 協同作業。 在對話方塊中,選擇顯示 PropertyManager 中的備註。 在 FeatureManager(特徵管理員) 中選擇一個具有備註的特徵,然後按一下編輯特徵 。 在 PropertyManager 的備註底下,按一下編輯。 修改備註,然後按一下儲存並關閉。 按一下 。
FeatureManager(特徵管理員) 中的備註 您可以在 FeatureManager(特徵管理員) 的下列節點中加入備註: 結合 (所有類型) 結合資料夾或結合群組 資料夾 感測器 材質 註記視角 圖塊 實體本體資料夾 曲面本體資料夾 鈑金節點 結合參考 您可以開啟備註指標來尋找備註。 您可以在 FeatureManager(特徵管理員) 中加入未附加至特徵或節點的獨立備註。 當您產生或編輯備註時,可附加模型的影像或螢幕抓取。 您可以在 PropertyManager 中檢視特徵備註。 您可以在備註中加入時間壓印。 您可以在一個對話方塊中檢視所有備註。 ConfigurationManager 針對備註也有類似的行為。
加入評論 加入備註: 在 FeatureManager(特徵管理員) 設計樹狀結構中的項次上按一下滑鼠右鍵,然後按一下備註 > 加入備註 。 在訊息方塊中輸入文字。 按一下加入時間壓印 ,加入日期和時間。 自動在備註中加入時間壓印: 按一下工具 > 選項 > 系統選項 > 協同作業。 在備註底下,選擇自動加入時間壓印到備註。 按一下儲存並關閉。
加入獨立備註 您可以在 FeatureManager(特徵管理員) 設計樹狀結構中,加入未附加在特徵或節點的獨立備註。 加入獨立備註: 按一下加入備註 (「標準」工具列)。 在備註方塊中輸入註解,然後按一下儲存並關閉。 獨立備註便會加入至 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾。 您可以在備註資料夾上按一下滑鼠右鍵,然後按一下加入備註,加入獨立備註。
開啟備註指標 您可以在 FeatureManager(特徵管理員) 中啟用備註指標,好讓您更容易地尋找備註。 若要啟用備註指標: 在 FeatureManager(特徵管理員) 設計樹狀結構中,以滑鼠右鍵按一下頂端節點。 按一下樹狀結構顯示 > 顯示備註指標。FeatureManager(特徵管理員) 設計樹狀結構中即會出現視覺指標 ,指出是否有備註。
加入影像和螢幕擷取畫面至備註 您可以在備註中加入影像和螢幕擷取畫面。 若要加入影像和螢幕擷取畫面至備註: 按一下加入備註 (標準工具列)。 在備註方塊中,按下列一或兩項︰插入影像 。 在備註中加入所選的影像。 插入螢幕擷取畫面 。 在備註中加入圖面的影像。 按一下儲存並關閉。
檢視所有備註 您可以檢視備註對話方塊中所有的備註。 檢視所有備註: 在 FeatureManager (特徵管理員) 設計樹狀結構中的備註 資料夾上按一下滑鼠右鍵,然後按一下檢視所有備註。 選擇性的: 選擇下列其中一個選項來排序備註︰ 階層架構 名稱 日期
檢視及編輯 PropertyManagers 中的備註 您可以檢視及編輯 PropertyManagers 中的特徵備註。 若要檢視及編輯 PropertyManagers 中的備註: 按一下 工具 > 選項 > 系統選項 > 協同作業。 在對話方塊中,選擇顯示 PropertyManager 中的備註。 在 FeatureManager(特徵管理員) 中選擇一個具有備註的特徵,然後按一下編輯特徵 。 在 PropertyManager 的備註底下,按一下編輯。 修改備註,然後按一下儲存並關閉。 按一下 。
