擷取草圖 要從 2D 工琵圖產生基材特徵,需要擷取草圖並指定為適當的視圖。 草圖自動摺疊為正確的方位,好像工程圖是一張紙一樣。 指定工程圖的那一部份是前視圖中的草圖,右視圖中的草圖等等。您也可以產生輔助視草圖,它與主視角基準面不平行。 上層主題2D 到 3D 轉換 相關概念 2D 到 3D 轉換概要 2D 到 3D 轉換的範例 2D 到 3D 工具列 輸入工程圖至零件文件中 對正草圖 2D 到 3D 中的伸長 2D 到 3D 中的除料 額外的轉換工具 擷取前視圖中的草圖 擷取前視圖中的草圖: 當編輯草圖時,選擇構成前視圖的草圖圖元。 在定義任何其他視圖之前,您必須先定義前視圖。您可以使用方塊選擇、連續選擇、或按住 Ctrl 然後個別選擇圖元。 按一下「2D 到 3D」工具列上的 加入至前視草圖 ,或按一下 工具 > 草圖繪製工具 > 2D 到 3D > 前視。 新草圖出現在 FeatureManager(特徵管理員)中。 擷取其他的正交視圖草圖 擷取其他的正交視圖草圖: 當仍在編輯原始的草圖時,選擇構成正交視圖(如上視、右視、左視、底視、或後視)的草圖圖元。 按一下 2D 到 3D 工具列上,或在工具 > 草圖繪製工具 > 2D 到 3D 功能表上的相對應圖示。 新草圖出現在 FeatureManager(特徵管理員)中。草圖相對於前視圖摺疊至正確的方位。 擷取輔助視圖的草圖 擷取輔助視圖的草圖: 當編輯草圖時,選擇構成輔助視圖的草圖圖元。 按住 Ctrl 並在另一視圖中選擇一條直線來指定輔助視圖的角度。 按一下輔助草圖 (「2D 到 3D」工具列),或按一下工具 > 草圖繪製工具 > 2D 到 3D > 輔助視圖。 輔助視圖的範例 為輔助視圖選擇在前視圖中的角度邊線,輔助視圖是在右上方其中有視圖箭頭 C 的視圖。 輔助視圖的草圖圖元 直線定義輔助視圖的角度
擷取草圖 要從 2D 工琵圖產生基材特徵,需要擷取草圖並指定為適當的視圖。 草圖自動摺疊為正確的方位,好像工程圖是一張紙一樣。 指定工程圖的那一部份是前視圖中的草圖,右視圖中的草圖等等。您也可以產生輔助視草圖,它與主視角基準面不平行。 上層主題2D 到 3D 轉換 相關概念 2D 到 3D 轉換概要 2D 到 3D 轉換的範例 2D 到 3D 工具列 輸入工程圖至零件文件中 對正草圖 2D 到 3D 中的伸長 2D 到 3D 中的除料 額外的轉換工具 擷取前視圖中的草圖 擷取前視圖中的草圖: 當編輯草圖時,選擇構成前視圖的草圖圖元。 在定義任何其他視圖之前,您必須先定義前視圖。您可以使用方塊選擇、連續選擇、或按住 Ctrl 然後個別選擇圖元。 按一下「2D 到 3D」工具列上的 加入至前視草圖 ,或按一下 工具 > 草圖繪製工具 > 2D 到 3D > 前視。 新草圖出現在 FeatureManager(特徵管理員)中。 擷取其他的正交視圖草圖 擷取其他的正交視圖草圖: 當仍在編輯原始的草圖時,選擇構成正交視圖(如上視、右視、左視、底視、或後視)的草圖圖元。 按一下 2D 到 3D 工具列上,或在工具 > 草圖繪製工具 > 2D 到 3D 功能表上的相對應圖示。 新草圖出現在 FeatureManager(特徵管理員)中。草圖相對於前視圖摺疊至正確的方位。 擷取輔助視圖的草圖 擷取輔助視圖的草圖: 當編輯草圖時,選擇構成輔助視圖的草圖圖元。 按住 Ctrl 並在另一視圖中選擇一條直線來指定輔助視圖的角度。 按一下輔助草圖 (「2D 到 3D」工具列),或按一下工具 > 草圖繪製工具 > 2D 到 3D > 輔助視圖。 輔助視圖的範例 為輔助視圖選擇在前視圖中的角度邊線,輔助視圖是在右上方其中有視圖箭頭 C 的視圖。 輔助視圖的草圖圖元 直線定義輔助視圖的角度
擷取前視圖中的草圖 擷取前視圖中的草圖: 當編輯草圖時,選擇構成前視圖的草圖圖元。 在定義任何其他視圖之前,您必須先定義前視圖。您可以使用方塊選擇、連續選擇、或按住 Ctrl 然後個別選擇圖元。 按一下「2D 到 3D」工具列上的 加入至前視草圖 ,或按一下 工具 > 草圖繪製工具 > 2D 到 3D > 前視。 新草圖出現在 FeatureManager(特徵管理員)中。
擷取其他的正交視圖草圖 擷取其他的正交視圖草圖: 當仍在編輯原始的草圖時,選擇構成正交視圖(如上視、右視、左視、底視、或後視)的草圖圖元。 按一下 2D 到 3D 工具列上,或在工具 > 草圖繪製工具 > 2D 到 3D 功能表上的相對應圖示。 新草圖出現在 FeatureManager(特徵管理員)中。草圖相對於前視圖摺疊至正確的方位。

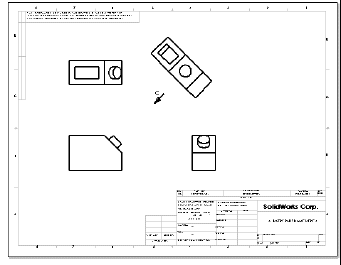

擷取輔助視圖的草圖 擷取輔助視圖的草圖: 當編輯草圖時,選擇構成輔助視圖的草圖圖元。 按住 Ctrl 並在另一視圖中選擇一條直線來指定輔助視圖的角度。 按一下輔助草圖 (「2D 到 3D」工具列),或按一下工具 > 草圖繪製工具 > 2D 到 3D > 輔助視圖。 輔助視圖的範例 為輔助視圖選擇在前視圖中的角度邊線,輔助視圖是在右上方其中有視圖箭頭 C 的視圖。 輔助視圖的草圖圖元 直線定義輔助視圖的角度
