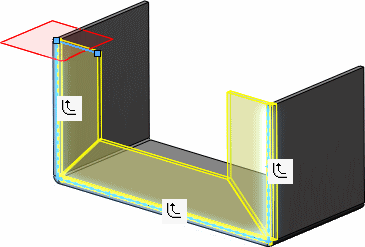

45º 度角斜接凸緣的範例 範例 1 產生一個鈑金零件。 選擇一系列邊線開始處靠近端點的邊線。 正確 不正確 產生斜接凸緣的草圖。 草圖基準面垂直於產生斜接凸緣的第一條邊線。 以連續的順序選擇斜接凸緣的邊線。 在此範例中，先選擇左垂直邊線、再選擇水平邊線，最後選擇又垂直邊線。 另一種方式是，您可以選擇另一種方式是，您可以選擇 來選擇與所選邊線相切的所有邊線。 斜接凸緣即完成。 範例 2 產生斜接凸緣的草圖。 以連續的順序選擇斜接凸緣的邊線。 斜接凸緣即完成。 上層主題斜接凸緣 相關工作 產生斜接凸緣的草圖 斜接凸緣 PropertyManager
來選擇與所選邊線相切的所有邊線。
