Relations d'esquisse dans les esquisses 3D

Des relations d'esquisse supplémentaires sont prises en charge dans les esquisses 3D, dont les suivantes:

• Relations perpendiculaires entre une ligne et un point sur une surface.
• Relations entre des entités d'esquisse 3D créées sur un plan d'esquisse, et des entités 3D créées sur d'autres plans d'esquisse.
• Relations symétriques par rapport à une ligne entre des esquisses 3D créées sur le même plan.

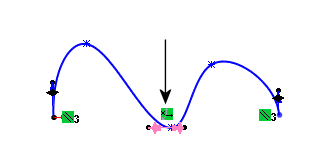

  Aucune relation appliquée	Relations symétriques appliquées

• Relations avec des poignées de spline (le long d'un axe ou entre des poignées).

  Relation le long de l'axe X en surbrillance

• Relations point milieu.
• Relations égales.
• Relations tangentes ou de courbure égale entre des faces et des splines.
• Relations entre des arcs et d'autres entités d'esquisse.
• Relations entre arcs, telles que les relations concentriques, tangentes ou égales.
• Normal à appliquée entre une ligne et un plan ou entre deux points et un plan.
  Dans une esquisse 3D, vous pouvez esquisser des entités le long de l'axe X, Y ou Z global.

  Arc avec une ligne perpendiculaire créée sur des plans perpendiculaires	Arc présentant une ligne tangente et une ligne perpendiculaire au point milieu entre des entités	Arcs égaux créés sur des plans perpendiculaires

• Relations coaxiales et perpendiculaires entre un cône et une ligne d'esquisse 3D.

  Entité conique et esquisse de ligne 3D	Relation coaxiale entre entités	Relation perpendiculaire entre entités
