Dossier Lumières

Le dossier Lumières sur le DisplayManager affiche les informations sur les lumières appliquées au modèle actuel.

Pour afficher ce dossier :

Dans le DisplayManager, cliquez sur Afficher la scène, les lumières et les caméras et développez le dossier Lumières .

Lorsque PhotoView 360 est activé, le dossier Lumières est renommé Lumières SOLIDWORKS et un dossier Lumières PhotoView 360 s'affiche également. Les lumières ponctuelles, de spot, directionnelles et le rayonnement solaire apparaissent dans les deux dossiers, mais la meilleure façon d'éclairer votre modèle dans PhotoView 360 est d'utiliser la lumière principale PhotoView 360.

Indicateurs d'éclairage

Les contrôles de l'éclairage sont différents pour SOLIDWORKS et PhotoView 360.

SOLIDWORKS

Par défaut, les lumières ponctuelles, de spot et directionnelles sont activées dans SOLIDWORKS.

L'éclairage d'une scène est impossible dans RealView, vous devez donc souvent illuminer les modèles manuellement.

PhotoView 360

Par défaut, les lumières individuelles sont désactivées.

L'éclairage dans PhotoView 360 provient de la lumière principale PhotoView 360 (environnement de scène). L'environnement de la scène est une image HDR (High Dynamic Range) qui entoure la scène sphériquement, tout en créant une lumière et des réflexions réalistes. Lorsque les lumières sont désactivées, vous pouvez tirer parti de l'éclairage réaliste fourni par les scènes, qui est généralement suffisant pour le rendu. Généralement, un éclairage supplémentaire est uniquement nécessaire dans PhotoView 360 pour éclairer les espaces bloqués dans le modèle.

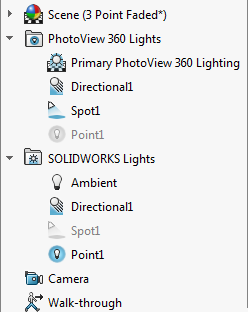

Les icônes des lumières spécifiques dans cette image provenant du volet Scènes, Lumières et Caméras du DisplayManager signifient :

Menu contextuel du dossier Lumières

Cliquez à l'aide du bouton droit de la souris sur les dossiers Lumières ou Lumières SOLIDWORKS dans le DisplayManager pour voir les options décrites dans cette section.

Pour voir ces options dans Lumières PhotoView 360 , cliquez à l'aide du bouton droit de la souris sur la première lumière sous Lumière principale PhotoView 360.

Tool_ViewLights_View.png Montrer les lumières Active/désactive l'affichage des lumières dans la zone graphique.
  Editer toutes les lumières Ouvre les PropertyManagers de toutes les lumières qui sont définies pour le modèle actuel. Cliquez sur Retour back.png et Suivant pour naviguer parmi les PropertyManagers.
  Ajouter une lumière directionnelle

Ajouter une lumière ponctuelle

Ajouter une lumière de spot

Ajouter un rayonnement solaire (avec PhotoView 360 uniquement)

 Ajoute une lumière directionnelle, ponctuelle ou de spot et ouvre le PropertyManager pour ce type.

Si vous possédez PhotoView 360, qui est inclus avec SOLIDWORKS Professional et SOLIDWORKS Premium, vous pouvez également ajouter une seule occurrence du rayonnement solaire, qui prend en compte l'emplacement, l'heure, la date et les conditions atmosphériques.
  Rassembler Rassemble tous les sous-nœuds sous cet article.
  Rassembler tout Rassemble tous les nœuds dans le volet Scène, lumières et caméras.
  Développer tout Développe tous les nœuds dans le volet Scène, lumières et caméras.

Menu contextuel Lumière ponctuelle, directionnelle ou de spot

Lorsque vous cliquez avec le bouton droit de la souris sur une lumière ponctuelle, directionnelle ou de spot dans le DisplayManager, les options supplémentaires sont les suivantes:

  Activée dans SOLIDWORKS

Désactivée dans SOLIDWORKS

Active/désactive les lumières dans SOLIDWORKS.
  Activée dans PhotoView 360

Désactivée dans PhotoView 360

Active/désactive les lumières dans PhotoView 360.
  Editer Type Lumière Ouvre le PropertyManager pour cette lumière.
Supprimer Supprime la lumière du modèle.
