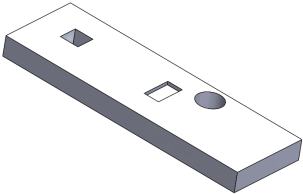

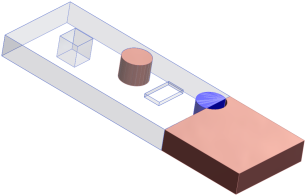

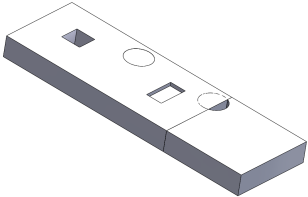

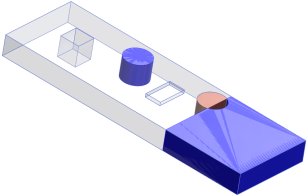

Exemple: Exécuter Comparer la géométrie Pour comparer la géométrie entre deux versions du même modèle : Ouvrez deux fichiers de pièce, tels que apple.sldprt et peach.sldprt. apple.sldprt peach.sldprt Cliquez sur Outils > Comparer > Géométrie . Dans le volet des tâches Comparer : Pour Document de référence, sélectionnez apple.sldprt. Pour Document modifié, sélectionnez peach.sldprt. Sous Eléments à comparer, sélectionnez Géométrie et cliquez sur Comparer.Les deux fichiers de pièce sont mis en mosaïque dans la zone graphique. Sous Comparaison de volumes, cliquez sur Cacher/Montrer en regard de Volume commun, Matériau enlevé et Matériau ajouté. Différentes couleurs indiquent les matériaux ajoutés et supprimés entre les deux pièces. apple.sldprt peach.sldprt Sélectionnez Conserver les corps à la fermeture et cliquez sur Ajouter à apple.sldprt pour conserver les différences par rapport au document de référence. Cliquez sur Fermer pour quitter le volet des tâches.Les données de comparaison sont enregistrées dans apple.sldprt. Dans la zone graphique, développez la fenêtre pour apple.sldprt. Ensuite, dans l'arbre de création FeatureManager, développez le dossier Comparer les volumes et chaque sous-dossier.Vous pouvez cliquer sur chaque entité de matériau pour mettre en surbrillance les corps ajoutés à la pièce ou supprimés de celle-ci. Table des matières Fusion de volumes à l'aide de l'outil Intersection Sujet parentUtilitaire de comparaison Concepts associés Limitations connues de Comparer Tâches associées Exécution de l'utilitaire de comparaison Aligner les systèmes de coordonnées Référence associée Définition des options de comparaison Affichage des résultats de la comparaison
