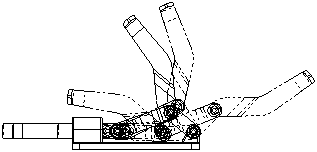

Insertion d'une vue d'une autre position Pour insérer une vue d'une autre position: Insérez une vue de modèle de l'assemblage en utilisant l'orientation voulue pour la vue d'une autre position. Placez l'assemblage dans sa position de départ. Cliquez sur Vues d'une autre position (barre d'outils Mise en plan) ou sur Insertion > Vue de mise en plan > Autre position. Le PropertyManager Autre position apparaît. Il vous est demandé de sélectionner une vue de mise en plan dans laquelle insérer la vue d'une autre position. Sous Configuration, choisissez: Option Description Nouvelle configuration Un nom par défaut apparaît dans la case. Vous pouvez accepter le nom par défaut ou taper un nom de votre choix. Configuration existante Choisissez une configuration existante dans le document d'assemblage qui apparaît dans la liste. Cliquez sur . Les résultats sont les suivants: Nouvelle configuration - Si le document d'assemblage n'est pas encore ouvert, il s'ouvre automatiquement. L'orientation de la vue de l'assemblage change au profit de celle de la vue de mise en plan. L'assemblage apparaît avec le PropertyManager Déplacer le composant ouvert et Glissement libre activée. Poursuivez jusqu'à l'étape 5. Configuration existante - La vue d'une autre position de la configuration sélectionnée apparaît dans la vue de mise en plan et le PropertyManager se ferme. La vue est complète. Aucune autre étape n'est nécessaire. Utilisez l'un des outils de Déplacer composant pour déplacer les composants vers l'emplacement souhaité. Dans le PropertyManager, sous Options, utilisez Détection de collision et Arrêter à la collision pour arrêter le mouvement. Cliquez sur pour fermer le PropertyManager Déplacer le composant et revenir à la mise en plan. La vue d'une autre position de la configuration d'assemblage apparaît dans la vue de mise en plan en lignes mixtes et tirets, et le PropertyManager Autre position se ferme. Créez autant de vues d'une autre position que nécessaire en suivant la même démarche. Sujet parentVue d'une autre position Tâches associées Modification d'une vue d'une autre position
