Empêcher la renumérotation des repères en les verrouillant

L'option Empêcher la renumérotation automatique vous permet d'ajouter ou de supprimer des bulles sans affecter la disposition et la numérotation des bulles qui restent.

Lorsque vous révisez un projet SOLIDWORKS Inspection en supprimant ou en ajoutant des caractéristiques et que vous le réactualisez, par défaut le logiciel renumérote les bulles du document. Si vous avez spécifié un ordre de tri horaire ou anti-horaire, lorsque les bulles sont renumérotées, l'ordre est maintenu.

Par exemple, si vous supprimez la caractéristique qui est représentée par le repère 3, la caractéristique séquentielle suivante est renumérotée repère 3. Selon la version du rapport d'inspection, les fonctions à mesurer sont différentes. Ceci peut créer une confusion et entraîner des erreurs coûteuses.

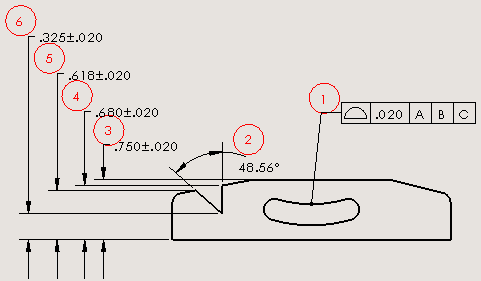

Numérotation d'origine des repères

Repères renumérotés après avoir supprimé la caractéristique 3

Vous pouvez annuler ce comportement en utilisant l'option Empêcher la renumérotation automatique. Quand utiliser l'option Empêcher la renumérotation automatique :

• Si vous supprimez un repère, son numéro est supprimé de la séquence sans affecter les autres numéros de repère.
• Si vous ajoutez de nouvelles caractéristiques, elles sont ajoutées à la fin de la séquence de numéros des repères.

Pour empêcher la renumérotation des repères :

1. Cliquez sur Nouveau projet d'inspection (SOLIDWORKS Inspection CommandManager).
2. Sélectionnez un modèle de projet.
3. Sur la page Paramètres généraux, sous Infos sur les caractéristiques, sélectionnez Empêcher la renumérotation automatique et cliquez sur .
4. Pour supprimer un repère, effectuez l'une des opérations suivantes :
   • Dans l'Arbre des caractéristiques, sélectionnez le repère. Sous Propriétés, décochez la case Sélectionné.

     La caractéristique n'est plus sélectionnée pour l'inspection ; cependant, le numéro de repère reste associé à la caractéristique.

     Si vous utilisez cette méthode, vous pouvez restaurer la bulle, si nécessaire, en cochant à nouveau la case.
   • Dans la zone graphique, supprimez la caractéristique associée à la bulle, puis cliquez sur Mettre à jour un projet d'inspection .

   Le logiciel supprime le numéro de repère de la séquence, tout en conservant la numérotation d'origine pour les repères restants.

   Numérotation d'origine des repères maintenue
