결과 보기

  1. 결과에서 Material Mass 1(재질 질량)을 더블 클릭합니다.

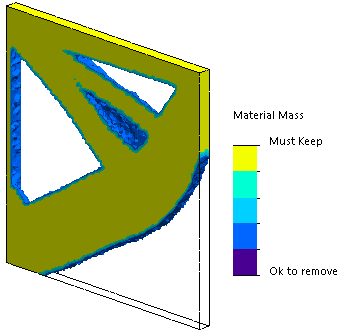

    재질 질량 PropertyManager에서 해당 요소의 상대 질량 밀도에 대한 Iso 값을 플롯합니다. 질량 밀도가 높은 요소는 고체로 간주되기 때문에 "최적화된" 모양을 유지해야 합니다. 질량 밀도가 낮은 요소는 "부드러운" 것으로 간주되어 제거가 가능합니다. 표시 아래에서 슬라이더를 맨 오른쪽 위치 경량으로 이동하여 질량 밀도가 1(유지해야 함)에 가까운 요소만 플롯합니다. 슬라이더를 맨 왼쪽 위치 중량으로 이동하여 모든 요소를 플롯합니다. 재질 질량 플롯의 색상표 옵션은 재질 질량에 최적화됨으로 설정됩니다. 재질 질량 플롯 색조에서 빨간색과 녹색이 제거되어 색맹 사용자가 플롯을 보는 경우 더 정확하게 볼 수 있습니다.

    기본 슬라이더 위치는 상대 질량 밀도가 0.3 이상인 모든 요소를 플롯합니다. 나머지 판의 질량(기본 슬라이더 위치)은 25.56kg으로 측정되며 원래 질량인 49.06kg의 52%에 해당합니다.

  2. 평활화 메시 계산 을 클릭합니다.
    최적화된 형상의 완만한 곡면이 생성되어 최종 설계를 제조할 준비가 완료됩니다.
  3. 을 클릭합니다.
    평활화 메시를 새 설정이나 새 파트에 저장하려면 Material Mass1 (-Material Mass)을 오른쪽 클릭하고 평활화 메시 내보내기를 클릭합니다.
