Użytkownik może tworzyć pełne raporty kontroli przy użyciu istniejących plików części i złożeń SOLIDWORKS (*.sldprt i *.sldasm).

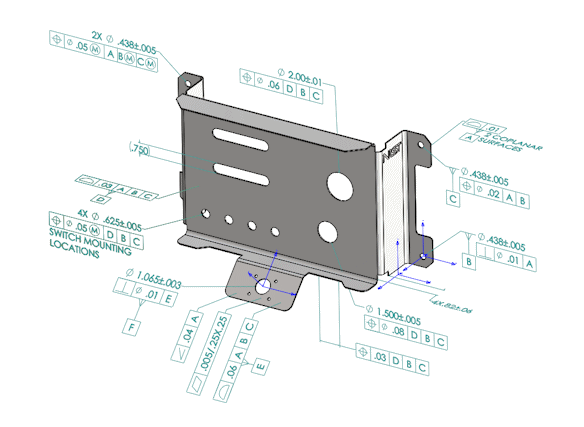

Po otwarciu części lub złożenia SOLIDWORKS zawierających adnotacje 3D albo informacje produkcyjne dotyczące produktu (PMI) można utworzyć nowy projekt kontroli i pobrać wszystkie informacje do listy kontrolnej.
Aby utworzyć raport kontrolny z części lub złożenia SOLIDWORKS:
- Kliknąć Nowy projekt kontroli (w menedżerze poleceń CommandManager).
- Wybrać ustawienia projektu i ustawienia wyodrębniania.

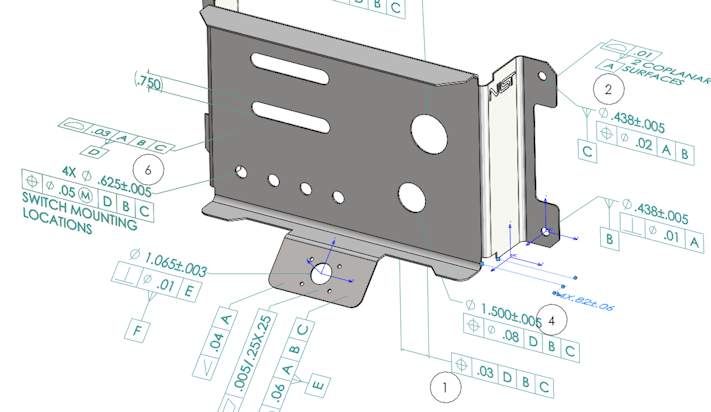

Użyć pól wyboru, aby skonfigurować projekt. Można na przykład uwzględnić lub wykluczyć Wymiary, Notatki, GD&Ts i Objaśnienia otworów, program SOLIDWORKS Inspection doda następnie odnośniki do informacji PMI. Inspektorzy ds. jakości mogą wówczas korzystać z arkusza kalkulacyjnego i modelu 3D, aby lepiej zrozumieć, które cechy charakterystyczne podlegają kontroli.
Można użyć automatycznego lub ręcznego trybu wyodrębniania.

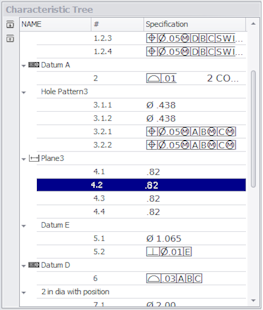

Charakterystyka kontroli jest wyświetlana w drzewie cech charakterystycznych. Można modyfikować właściwości cech charakterystycznych w celu uwzględnienia dodatkowych informacji, takich jak działanie, klasyfikacja czy metoda kontroli. Można również zmienić ich kolejność.
Po zakończeniu projektu można wygenerować:
- Raport w formacie Microsoft® Excel
- Dokument 2D PDF
- Dokument 3D PDF (jeśli dostępny jest program SOLIDWORKS MBD)
- Plik eDrawings
