Przeglądanie wyników

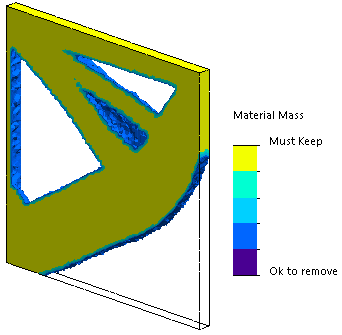

Menedżer właściwości PropertyManager Masa materiału wykreśli wartości izo elementów względem gęstości masy. Elementy o większej gęstości masy są uważane za bryły i muszą pozostać w „zoptymalizowanym” kształcie. Elementy o mniejszej gęstości masy są uznawane za „miękkie” i mogą zostać usunięte. Przesuń suwak pod Wyświetl do końca w prawo, do pozycji Lekkie, aby kreślić tylko te elementy, których gęstość masy jest bliska 1 (należy zachować). Przesuń suwak do końca w lewo, do pozycji Ciężkie, aby kreślić wszystkie elementy. Opcja kolorów wykresu dla kreślenia masy materiału jest ustawiona jako Optymalizacja pod kątem masy materiału. Aby ułatwić daltonistom pracę z wykresem, ze skali kolorów są usuwane kolory czerwony i zielony.

Domyślna pozycja suwaka wykreśla wszystkie elementy o względnej gęstości masy większej niż 0,3. Pozostałe masy płyty (dla domyślnego ustawienia suwaka) wynoszą 25,56 kg, co równa się do 52% pierwotnej masy wynoszącej 49,06 kg.

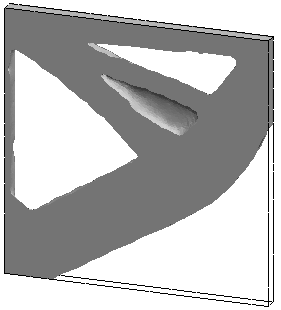

Program tworzy gładkie powierzchnie zoptymalizowanego kształtu, tak aby ostateczny projekt był gotowy do produkcji.

Aby zapisać wygładzoną siatkę do nowej konfiguracji lub nowej części, kliknij prawym przyciskiem myszy opcję Masa materiału1 (-Masa materiału) i kliknij pozycję Eksportuj wygładzoną siatkę.
