Propriedades do documento - Chapa metálica

Para abrir esta caixa de diálogo:

Com uma peça, montagem ou desenho aberto, clique em Ferramentas > Opções > Propriedades do documento > Chapa metálica.

Para exibir as linhas de dobra nos padrões planos, siga um destes procedimentos:

• Clique em Exibir > Ocultar/Exibir > Esboços.
• Na árvore de projeto do FeatureManager, expanda Flat-Pattern e Flat-Pattern(n) . Clique com o botão direito do mouse em Curva-Linhas e clique em Exibir .

Opções para peças e montagens

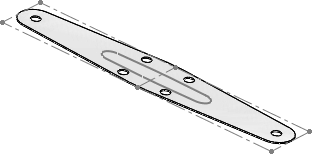

Simplificar dobras	Torna retas as arestas curvas no padrão plano. Quando ela não estiver marcada, arestas complexas permanecerão no padrão plano. Simplificar dobras marcado Simplificar dobras desmarcado
Tratamento de canto	Aplica arestas suaves ao padrão plano.
Criar múltiplos padrões planos sempre que um recurso criar múltiplos corpos de chapa metálica	Se você usar um recurso para criar corpos adicionais em uma peça de chapa metálica, cada novo corpo obtém um recurso de chapa metálica e padrão plano. Essa opção aplica-se às peças criadas antes do SOLIDWORKS 2013. Caso contrário, cada corpo de uma peça de chapa metálica multicorpos terá seu próprio padrão plano.
Exibir punções da ferramenta de conformação quando planificado	Exibe a ferramenta de conformação e seu esboço de colocação em um padrão plano.
Exibir perfis da ferramenta de conformação quando planificado	Exibe o esboço de colocação da ferramenta de conformação em um padrão plano.
Exibir centros da ferramenta de conformação quando planificado	Exibe a marca central da ferramenta de conformação no local onde ela estiver situada no padrão plano.
Mostrar perfis de cantoneira de chapa metálica quando planificado	Exibe perfis de cantoneira quando você planifica uma peça de chapa metálica.
Mostrar centros de cantoneira de chapa metálica quando planificado	Exibe marcas de centro de cantoneira quando você planifica uma peça de chapa metálica.

Opções para desenhos

Cores de padrão plano	Permite selecionar cores para entidades em padrões planos. Você pode selecionar cores para: Linhas de dobra - Direção acima Linhas de dobra - Direção abaixo Recurso de conformação Linhas de dobra - Bainhas Arestas do modelo Cor de esboço de padrão plano Caixa delimitadora
Exibir notas de dobra de chapa metálica	Exibe notas de dobra no desenho. Em Estilo, selecione o local para as notas de dobra. Você pode também clicar com o botão direito em uma vista de padrão plano, clicar em Propriedades e marcar ou desmarcar Exibir notas de dobra de chapa metálica. Caso selecione acima ou abaixo das linhas de dobra, você poderá também adicionar linhas de chamada de nota individualmente ou simultaneamente no documento de desenho.
Exibir face fixa	Exibe a face fixa que é definida no recurso de padrão plano da peça de chapa metálica. Para ver a face fixa, a vista de padrão plano deverá incluir uma tabela de dobras.
Exibir direção da fibra	Exibe a direção da fibra que é definida no recurso de padrão plano da peça de chapa metálica. Para ver a direção do grão, a vista de padrão plano deverá incluir uma tabela de dobras.

Novos corpos de chapa metálica

Você pode definir o comportamento padrão que controla se os corpos de chapa metálica seguem os parâmetros definidos na pasta Chapa metálica da árvore de projeto do FeatureManager ou não.

Quando selecionadas, essas opções substituem os parâmetros da pasta Chapa metálica. Nos PropertyManagers individuais de cada corpo de chapa metálica, as caixas de seleção Substituir parâmetros padrão são marcadas. Quando todas as opções estiverem desmarcadas, todos os parâmetros de corpos individuais de chapa metálica são acionados pelas configurações na pasta Chapa metálica.
