Quando você cria ou edita superfícies de partição no modo manual, você pode modificar as direções da superfície geradas pelo comando Superfície de partição.
Para abrir o PropertyManager
Superfície de partição, siga um destes procedimentos:
- Clique em Superfícies de partição
(barra de ferramentas Ferramentas de moldagem).
- Clique em .
- Selecione um recurso de Superfície de partição na árvore de projeto do FeatureManager e clique em Editar recurso
.
Para ativar o modo manual em superfícies de partição, no PropertyManager, em Opções, selecione Modo manual.
É possível ajustar a superfície de partição conforme a seguir:
- Arraste as alças para evitar a interseção de superfícies sobrepostas.
- Redefina a região da superfície entre dois vértices para especificar uma superfície preenchida:
- Clique com o botão direito em um vértice na borda da peça e selecione Iniciar região de preenchimento de superfície.
- Clique com o botão direito em um segundo vértice na borda da peça e selecione Terminar região de preenchimento de superfície.
| Exemplo: Superfície de partição gerada sem o modo manual cruzou a superfície
Linhas |
|---|
|

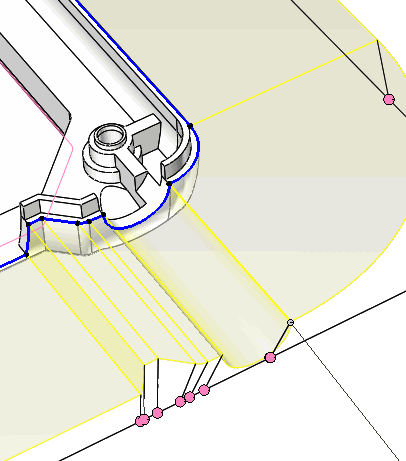

| Exemplo: O modo manual gera alças para a movimentação da superfície
Linhas |
|---|
|
