Baloneamento manual de desenhos

Balonear os desenhos manualmente oferece maior controle sobre como o SOLIDWORKS Inspection adiciona balões aos desenhos.

Quando você seleciona o baloneamento automático, o software baloneia todas as características do desenho, usando a ordem de classificação especificada (sentido horário ou anti-horário).

Se você selecionar o baloneamento manual, o software:

  • Coloca balões somente nas características específicas que você identificou.
  • Ordena os balões com base na ordem em que você os selecionou.

Para balonear os desenhos manualmente:

  1. Clique em Novo projeto de inspeção (SOLIDWORKS Inspection CommandManager).
  2. Selecione um template de projeto.
  3. Na guia Configurações gerais do PropertyManager de Criar projeto de inspeção, em Informações de característica, para Extração, selecione Manual.
  4. Clique em para validar as configurações do projeto.
  5. Clique em Adicionar característica (CommandManager do SOLIDWORKS Inspection).
  6. Na área de gráficos, use uma das seguintes técnicas para selecionar as características que receberão um balão:

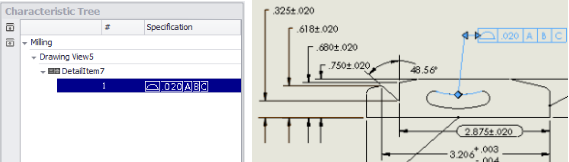

    • Selecione características individuais.

      As características são adicionadas à Árvore de características na ordem em que você as seleciona.

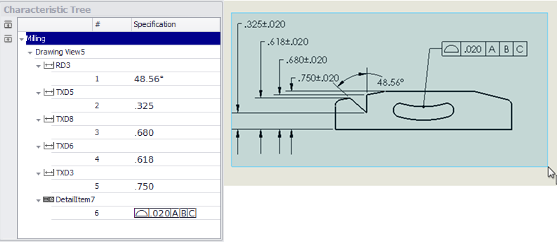

    • Adicione um conjunto de características à caixa.

      Todas as características dentro da caixa são adicionadas à Árvore de características.

    Para remover uma característica, clique nela na área de gráficos.
    Se você deseja balonear a maioria, mas não todas as características, você pode selecionar todo o desenho e depois remover as características não deseja balonear.
  7. Clique em Adicionar/Editar Balões (SOLIDWORKS Inspection CommandManager).

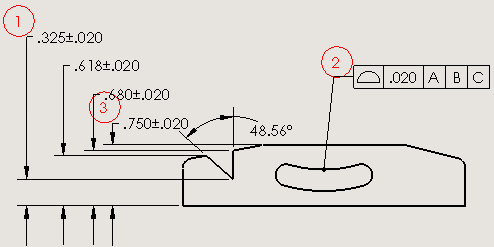

    O software cria balões para as características que você selecionou, na ordem em que você as selecionou.
    Esta etapa não será necessária se você tiver selecionado Balão automático nas Configurações do projeto do Inspection.
