Вторая страница окна PropertyManager Картинка эскиза позволяет провести трассировку контуров или выбрать области по цвету для создания векторных данных с помощью инструмента автотрассировки. Этот инструмент создает эскиз, который можно сохранить и редактировать.
Используйте этот инструмент для преобразования:

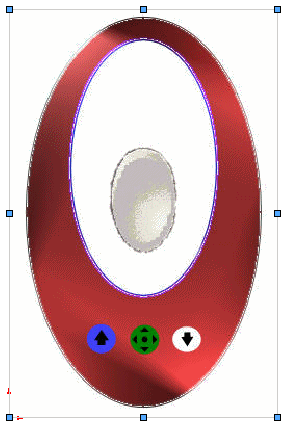

- Логотипов компаний
- Сосканированных проектов геометрии:
Вторая страница окна PropertyManager Картинки эскиза доступна только при активации дополнения автотрассировки. Нажмите и выберите Векторизация в диалоговом окне.
На первой странице PropertyManager нажмите
, а на второй странице примените эти параметры для перевода растровых данных в векторные данные:
Настройки векторизации
| |
Инструменты выбора
|
|
Используется для выделения прямоугольных областей
.
|
Выберите прямоугольные области.
|
|
Используется для выделения областей, нарисованных от руки
|
Выберите области произвольной формы путем указания последовательных прямых и кривых линий.
|
|
Используется для выделения многоугольных областей
|
Выберите многоугольные области путем указания последовательных прямых линий.
|
|
Используется для выбора цвета
|
Выберите область на основе цвета.
|
|
|
|
Указывает цвет, выбранный с помощью инструмента выбора кнопки eye_dropper.png . |
| |
Запуск векторизации
|
Отображает результаты выбора области или цвета. |
Настройки предварительного просмотра
|
Показать исходное изображение
|
|
|
Отобразить векторизацию геометрии
|
Выбрать или очистить для изображения векторизуемую геометрию, выбранную для преобразования. |
|
|
|
Выбран параметр Показать исходное изображение |
Выбраны Показать исходное изображение и Показать геометрию с трассировкой |
|
|
Снят выбор с параметров Показать исходное изображение и Показать геометрию с трассировкой |
Регулировки
Все регуляторы корректируют уровень исходного изображения.
Применить
|
Применить
|
Выберите Применить, чтобы проверить геометрию векторизации. |
Полученная при векторизации геометрия становится геометрией SOLIDWORKS, которую можно сохранить в файле .sldprt , только после выхода из PropertyManager Картинка эскиза .
