Generación automática de anotaciones DimXpert para ensamblajes de cierre

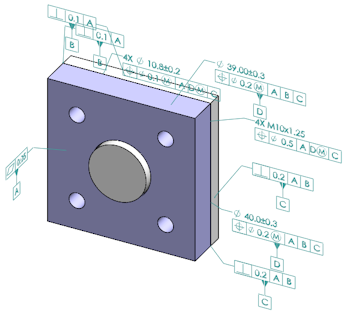

Puede utilizar DimXpert para anotar automáticamente uno de los dos componentes de un ensamblaje de cierre fijo o flotante.

A partir del componente de origen, sus anotaciones se utilizan para crear anotaciones en el componente de destino mediante fórmulas de cierre fijo o flotante, como se describe en ASME Y14.5, para calcular las tolerancias necesarias.

Para utilizar DimXpert para anotar automáticamente uno de los dos componentes de un ensamblaje de cierre fijo o flotante:

1. Haga clic en Herramientas > DimXpert > Tolerancia de par automática.


2. En Origen, seleccione el componente de origen (flecha roja).
3. En Origen, seleccione el componente de origen (flecha roja).


4. Haga clic en .
