Combinación de cotas de ubicación

Para combinar cotas de ubicación:

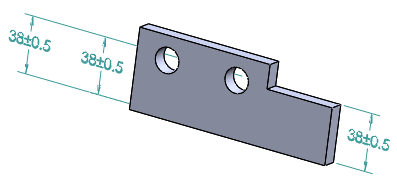

  1. Abra un modelo con cotas para combinar. Por ejemplo, puede combinar las tres cotas en una.
    Al combinar cotas de ubicación, todas ellas deben tener la misma operación de origen.

  2. Mantenga presionada la tecla Ctrl y seleccione las tres cotas de izquierda a derecha.
  3. Haga clic con el botón derecho del ratón y seleccione Combinar cota.
    Las cotas se combinan en una en la última cota seleccionada, con un número de instancias que se agrega automáticamente.

    Para que las cotas vuelvan a ser cotas individuales, haga clic con el botón derecho del ratón en la cota combinada y seleccione Romper cota combinada. Para combinar o romper tolerancias geométricas, utilice las opciones Combinar tolerancias geométricas y Romper tolerancias geométricas combinadas.
