Creación de una pestaña y ranura

Para crear una pestaña y ranura:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt.
  2. Haga clic en Pestaña y ranura (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Pestaña y ranura.
  3. En el PropertyManager:
    1. En Espacio, seleccione Separación igual y establezca Número de instancias como 7.
    2. En Pestañas, establezca Longitud en 5 mm, Altura en Hasta profundidad especificada y Valor de altura de pestaña en 5 mm.
  4. En la zona de gráficos:

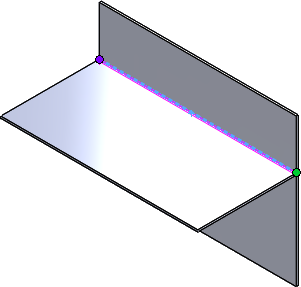

    1. Seleccione la arista que se muestra en Arista de pestaña .

    2. Seleccione la cara posterior que se muestra en Cara de ranura .
  5. Haga clic en .
