產生包含適當欄表頭的 Excel 試算表。 在纜線資料庫中，您可以為纜線資料庫和電纜芯資料庫產生欄名稱。 在產生試算表時，請使用以下規則：
所有欄表頭均為必要的。 欄表頭根據您要產生之資料庫檔案的類型而有所不同。 您可以在 Excel 檔案的欄位中使用不同的表頭名稱，並且在輸入 Excel 檔案時將名稱對應至資料庫表頭。
纜線資料庫需要一列來定義纜線，再加上一列來定義每個電纜芯。 管路與軟管封套資料庫可以擁有封套資料庫與材料資料庫的欄名稱。 其他資料庫只需要一列
以下表格列出每種檔案類型的欄表頭。
| 纜線資料庫的欄表頭 |
|
電纜芯資料庫的欄表頭 |
|---|
| 纜線名稱 |
外部直徑 |
|
纜線名稱 |
色彩 |
| 零件名稱 |
電纜芯數目 |
|
配線名稱 |
顯示色彩 |
| 敘述 |
最小彎折半徑 |
|
大小 |
最小彎折半徑 |
| |
|
|
外部直徑 |
封口 |
| 配線資料庫的欄表頭 |
|---|
| 配線名稱 |
顯示色彩 |
| 零件名稱 |
最小彎折半徑 |
| 敘述 |
大小 |
| 外部直徑 |
封口 |
| 色彩 |
|
| 零組件資料庫的欄表頭 |
|---|
| 零件名稱 |
銷清單 |
| 資料庫名稱 |
端子 |
| 模型組態名稱 |
零組件外徑 |
| 敘述 |
量規 |
| 帶狀纜線資料庫的欄表頭 |
|---|
| 纜線名稱 |
色彩 |
| 零件名稱 |
顯示色彩 |
| 敘述 |
導體數 |
| 粗細 |
最小彎折半徑 |
| 寬度 |
|
| 管路與軟管封套資料庫的欄表頭 |
|
管路與軟管材料資料庫的欄表頭 |
| 封套 ID |
封裝 |
|
封套 ID |
熔點 |
| 封套名稱 |
零件名稱 |
|
SOLIDWORKS 材質資料庫 |
強化插件 |
| 封套類型 |
應用程式 |
|
SOLIDWORKS 材質 |
Insert |
| 寬度 |
電壓崩潰 |
|
SOLIDWORKS 材質 ID |
組成 |
| 粗細 |
造型（Shape） |
|
材料 |
燒失量 |
| |
|
|
色彩 |
延長部分 |
| |
|
|
結構 |
剝離黏著度 |
| |
|
|
使用溫度 |
|
| 電路的欄表頭 |
|---|
| 封套 ID |
外部直徑 |
| 封套名稱 |
色彩 |
| 應用程式 |
零件名稱 |
| 成本 |
敘述 |

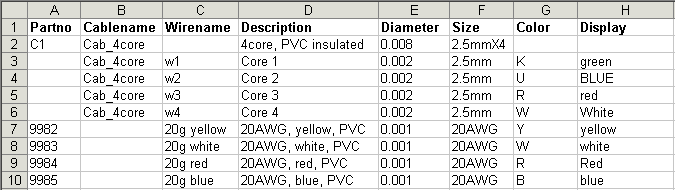

此處的範例是一個零件名稱為 C1 的四個電纜芯纜線的 Excel 檔案，, 四個個別配線的零件名稱是 9982 到 9985。

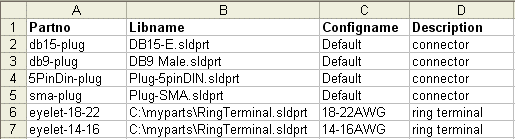

此處為一個有六個零組件的 Excel 檔案的範例。
