面 / 基準面(F)
|
使用平坦面做為修剪邊界。 |
| |
本體
|
使用本體做為修剪邊界。 |
| |
一般而言，選擇面 / 基準面做為修剪邊界比較有效率，而且效能也比較高。只有當修剪接觸到非平坦圖元（例如圓形管路或階梯狀曲面）時，才選擇本體。
|
| |
面/本體
|
對底端斜接、底端對接1、及底端對接2 角落類型，請選擇一個相鄰的線段來靠著修剪。 對底端修剪角落類型，請選擇一或多個相鄰面來靠著修剪。 如果您選擇面 / 基準面作為修剪邊界，切換保持或放棄來選擇要保留的線段。
|
| |
|
| |
預覽(W)
|
選擇來在圖面中預覽修剪。由於效能的考量，請為複雜的結構停用此選項直到您選擇完所有要修剪的項目。 |
| |
允許延伸(A)
|
選擇來允許結構成員被延伸或被修剪。清除來僅允許修剪。當使用此選項時，請小心的檢查預覽來確定結果是正確的。 |
|
本體間的簡易切割
|
使結構成員與平坦的接觸面齊平（對製造生產相當有用）。 |
|
本體間的搭接切割
|
修剪結構成員至接觸本體。 |
| |
熔接縫隙(W)
|
選擇此選項，然後輸入 熔接修剪縫隙
 以允許熔珠的空間。 縫隙減少修剪項目的長度，維持結構的整體長度。 |
| |
標註
|

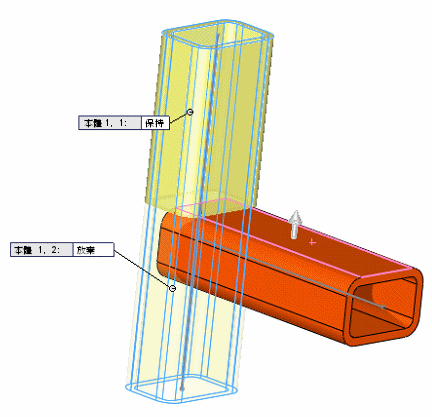

如果修剪邊界與要修剪的項目相交，則修剪的線段旁會出現標註，當中包含本體識別符號並且可切換要保留或放棄線段。 |
