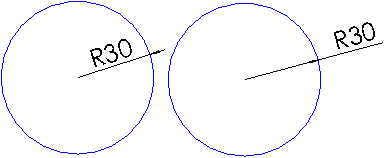

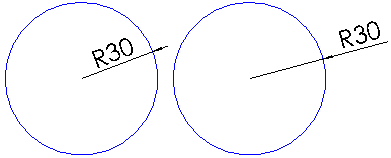

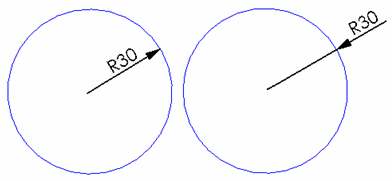

文件屬性 - 半徑尺寸 您可以為半徑尺寸指定文件層級的草稿設定。適用於所有文件類型。 開啟這個頁面： 在工程圖開啟後，按一下選項 (「標準」工具列)，選擇文件屬性，然後選擇尺寸 > 半徑。 整體草稿標準 整體草稿標準 繼承自所選的草稿標準頁面設定。 基本徑向尺寸標準 基本徑向尺寸標準 選擇一種標準： ANSI ISO DIN JIS BSI GOST GB 導線/尺寸線樣式 導線樣式 選擇： 一個樣式。 導線粗細 選擇： 一種粗細或是選擇自訂大小然後輸入粗細。 文字 字型 按一下以修改字型。 水平文字調整 左 中心 右 垂直文字調整 上方 中間 底部 雙重單位尺寸 雙重單位尺寸顯示 選取此選項以顯示雙重單位的尺寸。 顯示雙重尺寸顯示的單位 選取此選項以顯示第二組尺寸的單位。 當文字位置為「實導線，對正文字」時分割 選擇要設定的新線性尺寸與雙重單位尺寸，以顯示完整的尺寸線上方及下方的分割。 尺寸值位置 上方 底部 右 左 主要精度 單位精度 選擇數值的小數點之後包括的數字位數。 公差精度 選擇公差的小數點之後包括的數字位數。 雙重精度 單位精度 從清單中選擇小數點之後的數字位數以代表第二個單位中的數值。 公差精度 從清單中選擇小數點之後的數字位數以代表第二個單位的公差值。 圖層 圖層 選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。 您必須在工程圖視圖文件中為圖層選擇根據標準 (「圖層」工具列) 才能套用這些圖層設定。 文字位置 實導線，對正文字 斷裂導線，文字水平 斷裂導線，對正文字 箭頭位置 舊制 依文字位置擺放智慧型箭頭 智慧型箭頭附加在弧上且一律指離尺寸 選項 顯示實導線(P) 對於除了 ANSII 之外的標準，顯示穿過中心的導線，而不是在其周圍。 當選取時，導線包括中心。 當清除時，導線箭頭於圓周處停止。 Tolerance 按一下以設定公差。 上層主題文件屬性 - 尺寸 相關概念 尺寸導線 線性尺寸的斷縮 相關參考 圖層
