要開啟自動尺寸配置 PropertyManager：
按一下自動尺寸配置
(DimXpert 工具列)，或。
設定
| 零件類型 |
|
稜柱
|
當使用幾何作為公差類型時，DimXpert 就會套用定位公差來設定鑽孔和填料的位置。 對註記視角而言，大小尺寸會顯示為具有開放導線的標註。
請注意 30mm 填料所套用之幾何公差的差異，以及用來描述這些差異的註記視角。
|
|
扭轉
|
當使用幾何作為公差類型時，DimXpert 就會套用圓形偏轉公差來設定鑽孔和填料的位置。 對註記視角而言，大小尺寸會顯示為與軸平行的直線尺寸。
|
|
| 公差類型 |
控制如何設定與基準或參考特徵相關的大小特徵 (鑽孔類型、溝槽、凹口、寬度和圓錐)、凹陷及曲面的位置。
|
加號及減號
|
DimXpert 使用直線加號和減號尺寸來設定特徵的位置。 DimXpert 不會以加號和減號模式來套用尺寸至曲面特徵。
 加號及減號與幾何的主要不同，在於 DimXpert 控制四孔複製排列的方法，以及處於幾何模式時，套用公差以建立基準特徵之間關聯的方法。
|
|
幾何
|
DimXpert 會利用定位和圓形偏轉公差來設定軸特徵的位置。 凹陷和曲面則是以曲面輪廓來設定位置。
若要顯示位置尺寸，您必須選擇，然後選擇產生基本尺寸。
|
|
| 複製排列尺寸標註 |
讓您套用線性或極性加號及減號的尺寸配置。
|

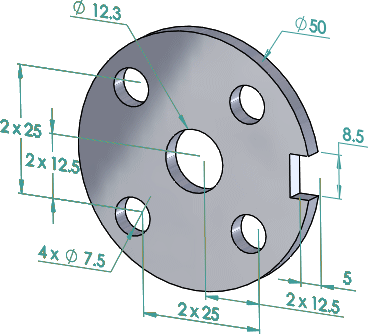

線性
|
找出所有相對於所選參考特徵的 DimXpert 特徵，如果適用的話，使用加減號的尺寸。
|
|

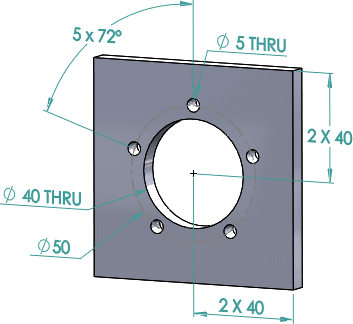

極性
|
套用包含定義螺栓圓形之軸特徵的 DimXpert 複製排列特徵。 設定辨識為複製排列的鑽孔的最小數量。
|
|
參考特徵 (適用於加號及減號)/基準選擇 (適用於幾何)
| 參考特徵 |
請選擇要用於產生直線加號及減號位置尺寸的一到三種參考特徵。 DimXpert 會根據 ASME Y14.5.1M-1994 建立基準參考畫格所定義的規則來驗證特徵。例如，選擇平行於另一平面的兩個平面就會產生錯誤。 |
| 基準選擇 |
選擇要使用的第一基準，然後選用第二和第三基準，以產生幾何公差。 DimXpert 會根據 ASME Y14.5.1M-1994 來驗證基準組。 支援的參考或基準特徵：
- 填料
- 圓柱
- 簡易直孔
- 凹口
- 平面
- 狹槽
- 寬度
- 圓錐
|
範圍
控制 DimXpert 設定尺寸和公差時應考量哪些特徵。
| 所有特徵 |
將尺寸和公差套用至整個零件。 DimXpert 會考量所有先前定義的特徵，包括那些未列於特徵濾器的特徵，以及那些列於特徵濾器之下的特徵。 此選項最適合用於簡易零件，以及其所有尺寸和公差都與單一基準參考畫格或原點相關的零件。
|
| 所選特徵 |
目標是設定所選特徵的尺寸和公差。 對擁有多種基準配置，或需要從不同原點設定特徵尺寸的較複雜零件而言，此選項就非常有用。
|
特徵濾器
當您選擇
範圍下的
所有特徵時，這用來控制 DimXpert 設定尺寸與公差時所應辨識和考量的特徵。
-
清除特徵會省略對那些類別進行進一步辨識。 例如，如果零件沒有 DimXpert 尺寸或公差，且您清除了平面，則 DimXpert 就不會設定平面特徵的尺寸或公差，DimXpert 也不會使用平坦面來導出複雜特徵類型，如溝槽或凹口。 然而，如果零件中有預先存在的平面特徵，則無論您是否選擇平面，DimXpert 設定尺寸和公差時都不會將那些特徵考量在內。
- 清除特徵會省略對那些類型的特徵或複製排列特徵進行進一步辨識 (適用的話)。 例如，如果您清除了簡易直孔，則在設定尺寸和公差時這會防止複製排列簡易直孔。
 |
核取所有濾器 |
 |
取消核取所有濾器 |
範例

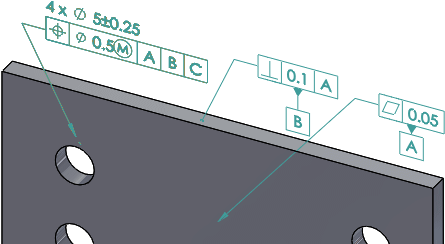

| 三個互相垂直的平面是最常見的範例，並可提供完善的原點。 |
 |
|

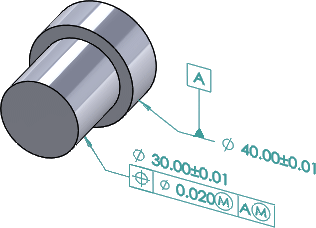

對於這些對稱扭轉零件類型而言，都可以順利使用此平面和填料組合。 |
 |
| 您應該基於零件功能來設定選擇特徵的順序。 以此雙零件組合件為例，功能性需求包括：
|
結合
|
蓋板必須緊臨 (結合) 平板的嵌合面，使它們齊平。
|
|
定位
|
蓋板的大型外部直徑必須向中對齊（定位）於平板上的對應直徑
|
|
對正
|
蓋板的小半徑必須對正平面上的對應半徑方向。
|
當套用自動尺寸配置至蓋板時，使用這些參數會將基準設定如下：
|
第一基準 (A)
|
結合特徵
|
|
第二基準 (B)
|
定位特徵
|
|
第三基準 (C)
|
對正特徵
|
這些設定會產生下列顯示結果。 |
|
