熔接中的邊界方塊

無論除料清單項次中的實體屬於何種類型，您都可以針對除料清單中的任何除料清單項次產生邊界方塊。

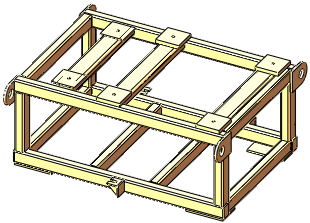

邊界方塊由 3D 草圖表示，且預設基於 X-Y 平面。 考慮到邊界方塊的方向，邊界方塊是可將本體放入其中的最小方塊。

針對除料清單項次處理邊界方塊

若要針對除料清單項次產生邊界方塊：

  1. 在 FeatureManager (特徵管理員) 設計樹狀結構中開啟有除料清單項次的零件。

  2. 在 FeatureManager (特徵管理員) 中：
    1. 如果除料清單圖示為 FM_CutList_NeedsUpdate.gif，請按一下右鍵並按一下 更新。
    2. 按滑鼠右鍵 除料清單 然後按一下 產生邊界方塊。
      系統會針對模型中的每個除料清單項次產生邊界方塊，但會在圖面中隱藏這些方塊。
    3. 展開除料清單 。
    4. 在除料-清單-項次 FM_folder.gif 中，按一下邊界方塊_除料-清單-項次 ，然後按一下顯示 。
    5. 再按一下邊界方塊_除料-清單-項次 。

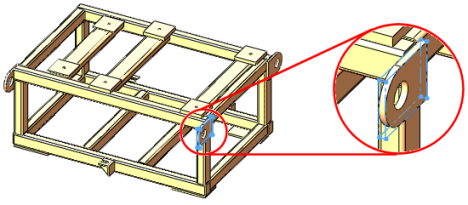

      邊界方塊即會出現。
    6. 在除料-清單-項次 FM_folder.gif 上按右鍵，並按一下屬性。
      除料清單屬性 對話方塊會顯示 3D 邊界方塊厚度、3D 邊界方塊寬度、3D 邊界方塊長度 及 3D 邊界方塊體積。 如果您建立工程圖，這些值會顯示在零件表中。
    7. 按一下確定。
  3. 若要編輯邊界方塊，在已有邊界方塊的除料清單 或除料-清單-項次上按右鍵，然後按一下編輯邊界方塊，在 PropertyManager 中變更方向平面或面。
  4. 若要刪除邊界方塊，在除料清單 或除料-清單-項次上按右鍵，然後按一下刪除邊界方塊。
