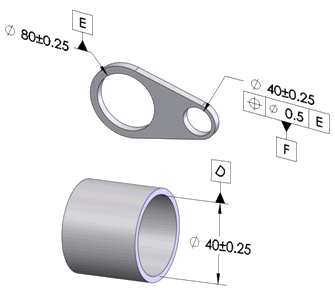

DimXpert 基準 使用 DimXpert 基準 工具可定義基準特徵。 要存取此工具： 按一下基準 (DimXpert 工具列)，或工具 > DimXpert > 基準。 工具支援以下特徵類型： 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度 大多數的 DimXpert 基準特徵 PropertyManager 的選項與非 DimXpert 基準特徵 PropertyManager 的選項均相同。 不同之處列出如下。 標示設定(S) 套用或編輯基準時，請輸入基準標示，並指定導線類型。 在工具 > 選項 > 文件屬性 > 草稿標準 > 註記 > 基準下，指定開始標籤。 輸入基準標籤時，會根據使用中工程圖標準來檢查輸入內容的語法。 例如： 對所有標準而言，輸入數值皆會產生警告訊息。 在 ANSI 中輸入 I、O 或 Q 會產生警告訊息。 在 ISO 中輸入 AA 會產生警告訊息。 導線 曲面 附加基準三角形至特徵的表面。 指引的導線 附加基準三角形至指引的導線。 尺寸 附加基準三角形至尺寸或特徵控制框架。 幾何公差 附加基準三角形至特徵控制框架。 基準範例（依特徵） 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度 上層主題DimXpert 工具 相關參考 基準特徵 PropertyManager 套用基準特徵符號 套用基準特徵符號︰ 按一下基準 (DimXpert 工具列) 或工具 > DimXpert > 基準。 選擇基準特徵的面，然後在圖面中按一下以放置基準特徵符號。 如果所選的面可以用來定義多個特徵類型，請使用特徵選擇器來選擇所需的特徵。 按一下 。
DimXpert 基準 使用 DimXpert 基準 工具可定義基準特徵。 要存取此工具： 按一下基準 (DimXpert 工具列)，或工具 > DimXpert > 基準。 工具支援以下特徵類型： 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度 大多數的 DimXpert 基準特徵 PropertyManager 的選項與非 DimXpert 基準特徵 PropertyManager 的選項均相同。 不同之處列出如下。 標示設定(S) 套用或編輯基準時，請輸入基準標示，並指定導線類型。 在工具 > 選項 > 文件屬性 > 草稿標準 > 註記 > 基準下，指定開始標籤。 輸入基準標籤時，會根據使用中工程圖標準來檢查輸入內容的語法。 例如： 對所有標準而言，輸入數值皆會產生警告訊息。 在 ANSI 中輸入 I、O 或 Q 會產生警告訊息。 在 ISO 中輸入 AA 會產生警告訊息。 導線 曲面 附加基準三角形至特徵的表面。 指引的導線 附加基準三角形至指引的導線。 尺寸 附加基準三角形至尺寸或特徵控制框架。 幾何公差 附加基準三角形至特徵控制框架。 基準範例（依特徵） 填料 Cylinder 凹口 平面 簡易直孔 狹槽 寬度 上層主題DimXpert 工具 相關參考 基準特徵 PropertyManager 套用基準特徵符號 套用基準特徵符號︰ 按一下基準 (DimXpert 工具列) 或工具 > DimXpert > 基準。 選擇基準特徵的面，然後在圖面中按一下以放置基準特徵符號。 如果所選的面可以用來定義多個特徵類型，請使用特徵選擇器來選擇所需的特徵。 按一下 。
套用基準特徵符號 套用基準特徵符號︰ 按一下基準 (DimXpert 工具列) 或工具 > DimXpert > 基準。 選擇基準特徵的面，然後在圖面中按一下以放置基準特徵符號。 如果所選的面可以用來定義多個特徵類型，請使用特徵選擇器來選擇所需的特徵。 按一下 。
