徑向爆炸

您可以在一個步驟中，爆炸徑向/圓柱形對齊一個軸的零組件。


您也可以沿著一個軸分歧，藉此執行徑向爆炸。

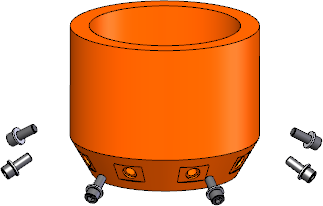

以軸為基準，以放射狀炸開零組件：

  1. 在組合件文件中，按一下爆炸視圖 (位於「組合件」工具列) 或插入 > 爆炸視圖。
  2. 在爆炸 PropertyManager 的爆炸步驟類型之下，按一下徑向步階 。
  3. 在設定中，選擇要爆炸的零組件。
  4. 在圖面中拖曳控制點，然後放開。
  5. 按一下 。
