在零組件的預覽視窗中預覽結合零組件

「零組件預覽」視窗可協助選擇要結合的項次。 當您檢視「零組件預覽」視窗中的一個零組件時，您可以獨立於組合件，縮放及旋轉零組件的視圖。

在此範例中，您可以在剪刀刀片的鉚釘與轉軸鑽孔之間產生同軸心結合。 您可以使用「零組件預覽」視窗，為鑽孔選擇小型圓柱面。

若要預覽結合的零組件：

  1. 開啟包含所要結合之零組件的組合件。
  2. 選擇您想要在「零組件預覽」視窗中檢視的零組件。
  3. 按一下下列選項之一：
    • 零組件預覽視窗 (文意感應工具列)。
    • 零組件預覽視窗 (組合件工具列)。
    • 工具 > 零組件 > 預覽視窗。
    「零組件預覽」視窗隨即開啟，並顯示所選的零組件。

  4. 在「零組件預覽」視窗中：
    1. 縮放並旋轉視圖。

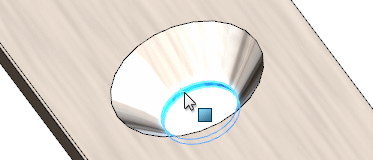

    2. 選擇要結合的項次。
  5. 在主視窗上，按一下 Ctrl + 選擇第二個要結合的項次。
  6. 選擇結合類型。
    在此範例中，您要在孔壁和鉚釘套管之間加入同軸心 結合。
    結合完成。
  7. 按一下退出預覽。
