封閉角落 PropertyManager

封閉一個角落:

  1. 產生一個包括您要封閉區域的鈑金零件。
    例如,您可以使用封閉角落特徵來關閉相鄰、有角度邊線凸緣間的開放空間。
  2. 按一下封閉角落 Tool_Closed_Corner_Sheet_Metal.gif (在鈑金工具列上) 或插入 > 鈑金 > 封閉角落
  3. 選擇一個或多個平坦面作為延伸面 PM_face_plane.gif
    SOLIDWORKS 軟體會嘗試尋找 相配面 PM_face_plane.gif
    如果沒有找到相配的面,您可以手動選擇 延伸面相配面
    如果您清除或刪除 延伸面相配面 下的任何選擇,則會自動清除 自動傳遞衍生。 您可以手動再次開啟它。
  4. 選擇一個角落類型
    • 對接 PM_Butt.gif
    • 重疊 PM_Overlap.gif
    • 不重疊 corner_sm_underlap.png 按鈕
      對接 PM_Butt.gif 重疊 PM_Overlap.gif 不重疊 corner_sm_underlap.png 按鈕
    前視 corner_type_butt_front.gif corner_type_over_front.gif corner_type_under_front.gif
    回到最上方 corner_type_butt_top.gif corner_type_over_top.gif corner_type_under_top.gif
    二等角視(D) corner_type_butt_dimetric.gif corner_type_over_tri.gif corner_type_under_tri.gif
  5. 設定縫隙距離 PM_Gap_Distance.gif 的值。
    gap_distance_01.gif gap_distance_05.gif
    縫隙距離 .05 縫隙距離 .1
  6. 設定重疊/不重疊比例 PM_Overlap-underlap_ratio.gif 的值。
  7. 選取或清除:
    選項 敘述
    開放彎折區域(O) 當選取時預覽不會顯示。
    open_bend_region_selected.gif open_bend_region_cleared.gif
    選擇了開放彎折區域 清除開放彎折區域

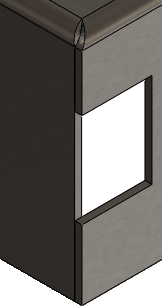

    共平面的面(C) 套用封閉角落至與所選面共平面的所有面上。
    shm_coplanar_selected.gif shm_coplanar_cleared.gif

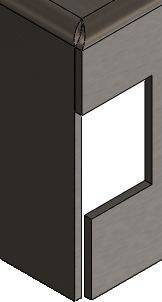

    選擇了共平面的面 已清除 共平面的面

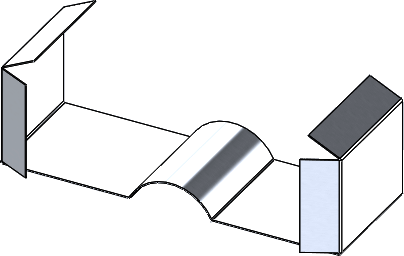

    窄化角落 使用大彎折半徑的演算法來窄化彎折區域中的縫隙。
    窄化角落已選取 窄化角落已清除
    自動傳遞衍生

    根據選擇的延伸面自動選擇相配的面

    已選擇自動傳遞衍生 已清除自動傳遞衍生
  8. 按一下
