Značka geometrického tolerování přidá do dílů nebo výkresů geometrické tolerance pomocí obsahu polí. Program SOLIDWORKS podporuje směrnice pro tolerování typu Geometric a True Position normy ASME Y14.5-2009.

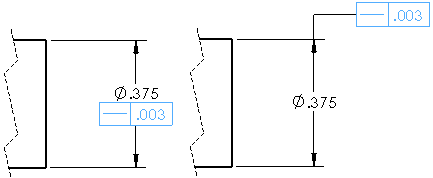

- Na libovolné místo ve výkresu, dílu, sestavě nebo skice můžete umístit značku geometrické tolerance s vodicími křivkami nebo bez nich. Značku můžete také připojit ke kótovací čáře.
- Dialogové okno Vlastnosti pro značky geometrické tolerance poskytuje výběry na základě zvolené značky. K dispozici jsou pouze atributy, které jsou vhodné pro vybranou značku.
- Značka geometrické tolerance může obsahovat libovolný počet rámů.
- Ukazatel se nad značkou geometrické tolerance změní na
.
- Můžete vkládat více značek, aniž byste museli zavřít dialogové okno.
- Je také možné si nechat zobrazit několik vodících křivek najednou. Video: Více odkazových čar
- Ke stávající značce můžete připojit i více odkazových čar – držte klávesu Ctrl a táhněte bod připojení odkazové čáry.
- Chcete-li upravit stávající značku, poklepejte na ni nebo na ni klepněte pravým tlačítkem myši a vyberte Vlastnosti.
- Když přetáhnete vodící křivku značky geometrické tolerance mimo hranu modelu, vytvoří se automatická vynášecí čára.
