PropertyManager Automatické kótovací schéma

Otevření správce PropertyManager Automatické kótovací schéma:

Klepněte na ikonu Automatické kótovací schéma (panel nástrojů DimXpert) nebo na nabídku Nástroje > DimXpert > Automatické kótovací schéma.

Nastavení

Typ dílu

Hranolový

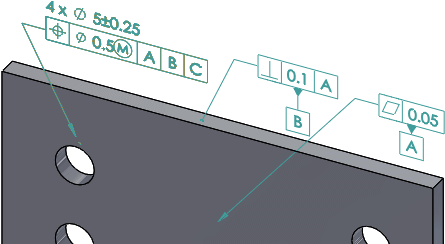

Při použití možnosti Geometrický jako Typ tolerance DimXpert aplikuje tolerance polohy k umístění děr a výstupků.

Pro popisové pohledy se kóty velikosti zobrazí jako popisy s otevřenými odkazovými čarami

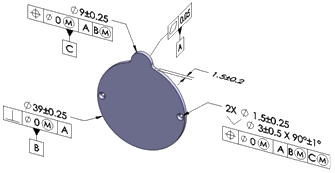

Všimněte si rozdílu mezi geometrickými tolerancemi aplikovanými na 30mm výstupek a popisovým pohledem použitým k jejich znázornění.

Soustružení

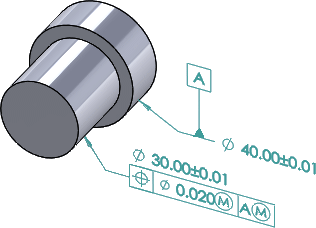

Při použití možnosti Geometrická jako Typ tolerance DimXpert aplikuje tolerance kolového házení k umístění děr a výstupků.

Pro popisové pohledy se kóty velikosti zobrazí jako lineární kóty rovnoběžné s osou.



Typ tolerance Určuje, jak jsou prvky velikosti (typy děr, drážky, vruby, šířky a kužele), kapsy a povrchy umístěny vzhledem k značkám základny či referenčním prvkům.

Plus a mínus

DimXpert umístí prvky s lineárními kótami plus a mínus.

DimXpert neumístí kóty na prvky povrchu v režimu plus a mínus.



Hlavní rozdíl mezi Hlavní rozdíl mezi oproti oproti je způsob, jak DimXpert ovládá pole čtyř děr a jak aplikuje tolerance k provázání prvků základny v režimu je způsob, jak DimXpert ovládá pole čtyř děr a jak aplikuje tolerance k provázání prvků základny v režimu .

Geometrická

DimXpert umístí axiální prvky s tolerancemi polohy a kolového házení. Kapsy a povrchy jsou umístěny s profily povrchu.

Aby se zobrazily kóty umístění, musíte vybrat Možnosti > Vlastnosti dokumentu > DimXpert > Geometrické tolerance a pak vybrat Vytvořit základní kóty.

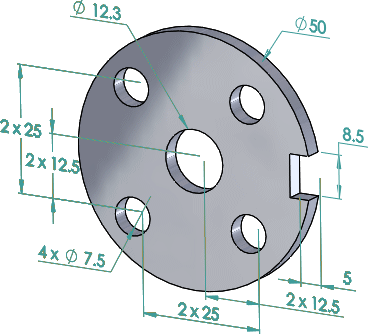

Kótování pole Umožní vám používat lineární nebo polární schémata kót plus a mínus.

Lineární

Pomocí lineárních kót plus-mínus vyhledá všechny prvky DimXpert vztahující se k vybraným referenčním prvkům.

Polární

Aplikujte na prvky pole DimXpert obsahující axiální prvky, které definují kruh šroubu.

Nastavte Minimální počet děr, který má být považován za pole.

Referenční prvky (pro Plus a mínus) / Výběr základny (pro Geometrická)

Referenční prvky Výběr jednoho až tří referenčních prvků slouží ke generování lineárních kót umístění plus a mínus. DimXpert ověřuje referenční prvky podle pravidel definovaných pro stanovení referenčních rámců základny v normě ASME Y14.5.1M-1994. Například výběr dvou rovin, které jsou vzájemně rovnoběžné, vygeneruje chybu.
Výběr základny Vyberte primární základnu a volitelně sekundární a terciální základny pro použití při generování geometrických tolerancí. DimXpert ověřuje sadu základen podle normy ASME Y14.5.1M-1994.

Podporované referenční prvky či značky základny:

  • Přidání
  • Válec
  • Jednoduchá díra
  • Vrub
  • Rovina
  • Slot
  • šířka.
  • Kužel

Rozsah

Ovládá, které prvky bere DimXpert v potaz pro kótování a tolerování.
Všechny funkce Aplikuje kóty a tolerance na celý díl. DimXpert bere v potaz všechny dříve definované prvky včetně těch, jež nejsou uvedeny pod položkou Filtry prvků, i těch, které pod položkou Filtry prvků uvedeny jsou.
Tato možnost se nejvíce hodí na jednoduché díly nebo díly, pro něž jsou všechny kóty a tolerance vztaženy k referenčnímu rámci jediné základny nebo počátku.
Vybrané prvky Účelem je okótovat a tolerovat vybrané prvky.
Tato možnost je vhodná pro složitější díly, které obsahují schémata více základen nebo vyžadují kótování prvků z různých počátků.

Filtry prvků

Ovládá, které prvky DimXpert rozpozná a bere v potaz pro kótování a tolerování při výběru Všechny prvky pod položkou Rozsah.
  • Zrušení prvků vynechá další rozpoznávání těchto typů. Pokud např. daný díl nemá žádné kóty či tolerance DimXpert a zrušíte prvek Rovina, DimXpert neokótuje a netoleruje rovinné prvky ani nepoužije rovinné plochy k odvození typu složitého prvku, jako je drážka či vrub. Nicméně pokud v daném dílu existují předem existující rovinné prvky, DimXpert je bere v potaz pro kótování a tolerování bez ohledu na výběr prvku Rovina.
  • Zrušení prvků případně vynechá další rozpoznávání těchto typů jako prvků nebo jako prvků pole. Pokud např. zrušíte možnost Jednoduchá díra, zabrání to polím jednoduchých děr v okótování a tolerování.
Tlačítko select_all.png Zaškrtnout všechny filtry
Zrušit zaškrtnutí všech filtrů

Příklady

Tři vzájemně kolmé roviny jsou nejběžnějším příkladem, který poskytuje důkladný počátek.
Tato kombinace roviny a výstupku dobře funguje pro tyto typy symetrických soustružených dílů.
Pořadí, v němž prvky vyberete, byste měli založit na funkci dílu.

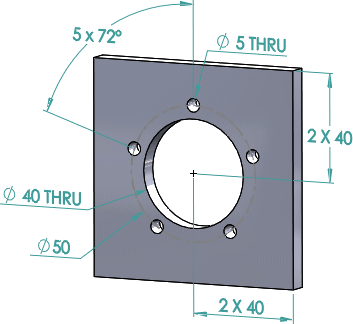

Například je-li dána tato dvoudílná sestava, vzniknou tyto funkční požadavky:

Vazba

Kryt musí sedět (vazbou) proti zapuštěné rovině desky a být s ní zarovnán.

Umístit

Větší vnější průměr krytu musí být vystředěn (umístěn) spolu s odpovídajícím průměrem na desce.

Zarovnat

Malý poloměr krytu musí být orientován (zarovnán) s odpovídajícím poloměrem na desce.

S danými parametry nastavte při aplikování automatických kótovacích schémat na kryt základny tímto způsobem:

Primární základna (A)

Vazební prvek

Sekundární základna (B)

Prvek umístění

Terciární základna (C)

Prvek zarovnání

Tato nastavení zajistí uvedené výsledky.
