Při vytváření nebo úpravě dělicích povrchů v ručním režimu můžete upravovat směry povrchů vytvořené příkazem Dělicí povrch.
PropertyManager
Dělicí povrchy otevřete jedním z následujících způsobů:
- Klepněte na Dělicí povrchy
(Panel nástrojů Nástroje pro formy).
- Klepněte na .
- Ve stromu návrhu FeatureManager vyberte prvek Dělicí povrch a klepněte na Upravit prvek
.
Ruční režim pro dělicí povrchy aktivujete ve správci PropertyManager v položce Možnosti výběrem možnosti Ruční režim.
Dělicí povrch můžete upravit následovně:
- Pomoci ovladačů upravte překrývající se povrchy.
- Oprava povrchové oblasti mezi dvěma vrcholy a určení záplaty:
- Klepněte pravým tlačítkem na vrchol na hraně dílu a vyberte možnost Začátek oblasti záplaty plochy.
- Klepněte pravým tlačítkem na druhý vrchol na hraně dílu a vyberte možnost Konec oblasti záplaty plochy.

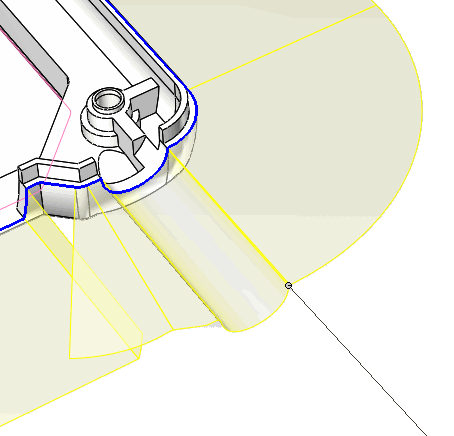

| Příklad: Dělicí povrch vytvořený bez ručního režimu obsahuje křížení povrchů
Čáry |
|---|
|

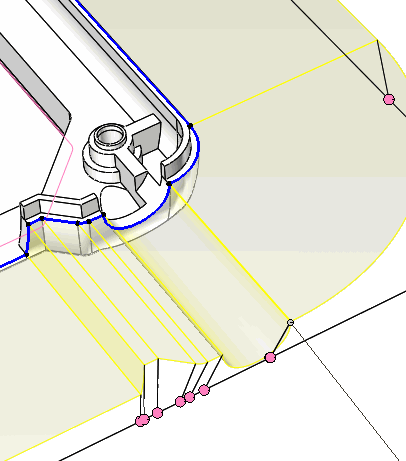

| Příklad: Ruční režim vytvoří ovladače pro posun povrchu
Čáry |
|---|
|
