TolAnalyst slouží k tvorbě sestav počínaje základním dílem. Poté se přidává jen po jednom dílu, až se sestava dokončí. Tato metoda je podobná způsobu, jímž se celá řada sestav montuje ve výrobě.
PropertyManager Pořadí sestavy slouží k nastavení pořadí sestavy používaného nástrojem TolAnalyst. Pořadí, v němž se díly sestavují, může ovlivnit vztahy mezi prvky v dokončené sestavě. Ke stanovení pořadí pro dosažení kýženého výsledku a k určení případné nezbytnosti upevnění můžete pro danou sestavu vytvořit sadu studií.
V této sestavě horní deska umisťuje a podporuje sestavu hřídele. Horní deska je upevněna k základnímu dílu ve tvaru "L" pomocí zeleného kolíku lisovaného uložení.
Studie lze vytvořit ke stanovení nezbytných tolerancí pro udržení zarovnání mezi otvory ložisek, aby mohlo dojít k otáčení hřídele bez vytvoření vazeb.
| |
Pořadí sestavy, scénář 1: |
|
|---|
| 1. |
"L" rameno
|
|
| 2. |
horní deska |
|
| 3. |
kolík |
|
| 4. |
ložiska |
|
| 5. |
hřídel |
|
Pomocí tohoto pořadí sestavy můžete vyhodnotit potenciální odsazení (souosost) otvorů ložisek k zajištění správného zarovnání.
Jsou-li nezbytné tolerance pro výše uvedený scénář příliš nákladné na výrobu, můžete provést druhou studii pomocí jiného pořadí sestavy, v němž horní deska slouží pouze pro podporu sestavy hřídele.
| |
Pořadí sestavy, scénář 2: |
|
|---|
| 1. |
"L" rameno
|
|
| 2. |
dolní ložisko
|
|
| 3. |
hřídel
|
|
| 4. |
horní ložisko
|
|
| 5. |
horní deska (u níž vytvoříte přímou vazbu na hřídel a ložisko)
|
|
| 6. |
kolík
|
|
| |

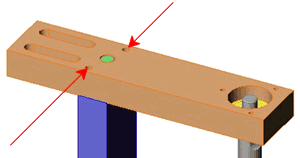

Měřením pro tuto studii je zarovnání mezi dírami, jež slouží k umístění kolíku.
|
|
Protože první studie nebyla reálná, tato studie bude zřejmě také příliš nákladná na výrobu. Nicméně její výsledky mohou usnadnit stanovení délky díry se zářezem, kterou lze použít na místě díry v horní desce.
