La fenêtre Voir les contraintes liste les contraintes pour un ou plusieurs composants dans un assemblage.
Pour ouvrir cette fenêtre :
Sélectionnez les composants comme décrit ci-dessous. Cliquez ensuite sur
Voir les contraintes
.
| Contraintes à afficher |
Sélection de composants |
|---|
| Contraintes pour un composant d'un assemblage ou un composant d'un sous-assemblage |
Cliquez sur le composant à l'aide du bouton droit de la souris. |
| Contraintes pour plus d'un composant |
Maintenez la touche Ctrl enfoncée, cliquez sur les composants, puis cliquez à l'aide du bouton droit de la souris. |
| Contraintes qui maintiennent un sous-assemblage en place dans l'assemblage |
Cliquez sur le sous-assemblage à l'aide du bouton droit de la souris dans l'arbre de création FeatureManager. |
La fenêtre Voir les contraintes affiche une liste de contraintes pour les composants sélectionnés.
L'icône
indique les contraintes incluses dans la trajectoire à l'origine. Ces contraintes maintiennent la pièce en place par rapport à l'origine de l'assemblage. Elles sont affichées en premier dans la liste, avec une barre horizontale qui les sépare des autres contraintes.
Dans la zone graphique, les composant impliqués dans le système de contrainte des composants sélectionnés sont légèrement transparents. Les composants non impliqués sont cachés.
Lorsque vous sélectionnez des contraintes dans la fenêtre
Voir les contraintes:
-

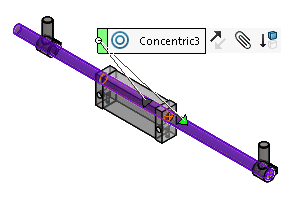

La géométrie de la contrainte est mise en surbrillance.
- Des textes associés apparaissent. Ils vous aident à visualiser les contraintes et à effectuer diverses fonctions de contrainte communes.
