Personnalisation d'un symbole

Dans cet exemple, vous créez un symbole de projection du 3^e angle composé de deux cercles et de six lignes dans le fichier gtol.sym.

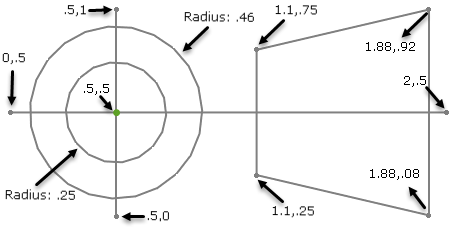

1. Sur le quadrillage imaginaire 1 x 1, cotez le symbole de projection du 3^e angle comme indiqué :
2. Pour ajouter le code qui génère le symbole de projection du 3^e angle dans le fichier gtol.sym, insérez ces lignes dans une nouvelle catégorie ou insérez-les dans une catégorie existante :


               *THIRD, Third Angle Projection
   A,CIRCLE .5,.5,.25
   A,CIRCLE .5,.5,.46
   A,LINE 0,.5,2,.5
   A,LINE .5,0,.5,1
   A,LINE 1.1,.25,1.1,.75
   A,LINE 1.1,.25,1.88,.08
   A,LINE 1.1,.75,1.88,.92
   A,LINE 1.88,.08,1.88,.92


   Suivez le format exactement sans ajouter ni supprimer d'espaces.
3. Enregistrez le fichier et quittez SOLIDWORKS.
4. Redémarrez le logiciel SOLIDWORKS.
5. Ouvrez une mise en plan.
6. Cliquez sur Note (barre d'outils Annotation) ou Insertion > Annotations > Note.
7. Dans le PropertyManager, sous Format du texte, cliquez sur Ajouter un symbole.
8. Dans la fenêtre contextuelle, cliquez sur Symboles supplémentaires.
9. Dans la boîte de dialogue Symbole :
   1. Localisez la catégorie que vous avez utilisée.
   2. Placez le pointeur sur le symbole de projection du 3^e angle.
   3. Sélectionnez le symbole et cliquez sur OK.
   Vous verrez votre icône et la description, par exemple :

   <SCR-THIRD> est la balise qui s'affiche lorsque les symboles sont des cotes insérées.
   Si vous partagez la mise en plan avec d'autres utilisateurs, ceux-ci auront besoin de votre fichier gtol.sym pour afficher vos symboles personnalisés.
