Création manuelle de bulles pour mises en plan

La création manuelle de bulles dans les mises en plan vous donne davantage de contrôle sur la façon dont SOLIDWORKS Inspection ajoute des bulles aux mises en plan.

Lorsque vous sélectionnez la création automatique de bulles, le logiciel crée les bulles pour toutes les caractéristiques de la mise en plan, à l'aide de l'ordre de tri spécifié (dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre).

Si vous sélectionnez la création manuelle de bulles, le logiciel :

  • Crée uniquement les bulles pour les caractéristiques spécifiques que vous identifiez.
  • Trie les bulles en fonction de l'ordre dans lequel vous les sélectionnez.

Pour créer manuellement des bulles dans les mises en plan :

  1. Cliquez sur Nouveau projet d'inspection (SOLIDWORKS Inspection CommandManager).
  2. Sélectionnez un modèle de projet.
  3. Dans l'onglet Paramètres généraux du PropertyManager Créer un projet Inspection, sous Infos sur les caractéristiques, pour Extraction, sélectionnez Manuel.
  4. Cliquez sur pour valider les paramètres du projet.
  5. Cliquez sur Ajouter une caractéristique (SOLIDWORKS Inspection CommandManager).
  6. Dans la zone graphique, utilisez l'une des techniques suivantes afin de sélectionner les caractéristiques pour lesquelles créer une bulle :
    • Sélectionnez des caractéristiques individuelles.

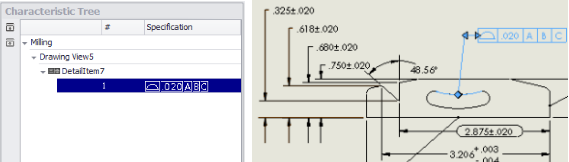

      Les caractéristiques sont ajoutées à l'Arbre des caractéristiques dans l'ordre dans lequel vous les sélectionnez.

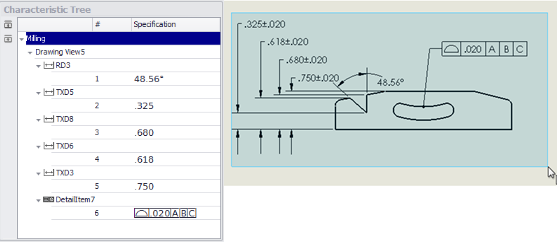

    • Sélectionnez un ensemble de caractéristiques à l'aide d'un cadre de sélection.

      Toutes les caractéristiques comprises dans le cadre sont ajoutées à l'Arbre des caractéristiques.

    Pour supprimer une caractéristique, cliquez sur celle-ci dans la zone graphique.
    Si vous voulez créer une bulle pour la plupart des caractéristiques mais pas pour toutes, vous pouvez utiliser un cadre de sélection pour sélectionner l'ensemble de la mise en plan, puis supprimer les caractéristiques pour lesquelles vous ne voulez pas créer de bulle.
  7. Cliquez sur Ajouter/Editer des bulles (SOLIDWORKS Inspection CommandManager).
    Le logiciel crée des bulles pour les caractéristiques que vous sélectionnez, dans l'ordre dans lequel vous les sélectionnez.
    Cette étape n'est pas nécessaire si vous avez sélectionné l'option Bulles automatiques dans les paramètres d'inspection du projet.
