Esempio - Appiattimento di una superficie

Per appiattire una superficie:

  1. In una parte aperta fare clic su Appiattire (barra degli strumenti Superfici) oppure scegliere Inserisci > Superficie > Appiattire.
    Viene visualizzato il PropertyManager Appiattire.
  2. Selezionare le facce nell'area grafica o nell'albero di disegno FeatureManager.

  3. Quindi selezionare un vertice.

    Viene visualizzata un'anteprima della superficie appiattita.

  4. Nel PropertyManager fare clic su Tagli di scarico.

    Si possono selezionare curve o schizzi come tagli per scaricare lo stress sulla superficie appiattita. Nell'esempio, le entità di schizzo sono perpendicolari al bordo.

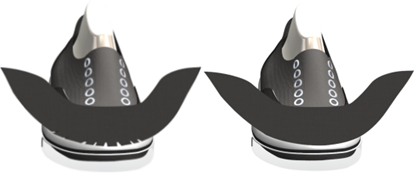

    Si può anche scegliere se includere o meno i tagli di scarico.

  5. Si possono trasporre altre entità di schizzo, curve o linee su una superficie appiattita. Non è tuttavia possibile modificare lo schizzo in una funzione superficie appiattita. Per utilizzare le entità in altri schizzi, usare lo strumento Converti entità.

  6. Per aggiungere un grafico di deformazione, fare clic con il pulsante destro del mouse sulla superficie appiattita nell'area grafica e selezionare Grafico di deformazione.
