平面を参照として使用することで拘束条件の設定ができます。平面に対して垂直方向にだけでなく、平面の方向1と方向2での変位も設定できます。シェルメッシュの場合には、これらの方向を参照する回転も設定できます。
以下の表は、この拘束タイプの属性についてまとめたものです:
| 属性
|
値（Value）
|
|---|
| 固体の場合の可能なDOF
|
3つの並進
|
| シェルと梁の場合の可能な DOF
|
3つの並進と3つの回転
|
| トラスの場合の可能なDOF
|
3つの並進
|
| 3D シンボル
|
|
|
| 変位量
|
回転量
|
|
| 選択できるエンティティ
|
頂点、エッジ、面、梁ジョイント
|
| 並進
|
 参照面の第一方向
 参照面の第二方向
 参照面に垂直
|
| 回転(シェルと梁の場合のみ)
|
参照面の第一方向回り
参照面の第二方向回り
参照面の垂直方向回り
|
例(Example)

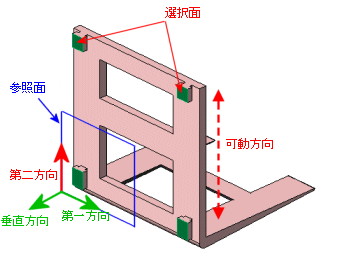

フォークリフトの参照平面（青色で表示）を使用する場合、第一方向（Dir 1）と垂直方向（normal）（薄い緑色で表示）に平行して、選択面（濃い緑色で表示）を拘束することができます。これにより選択面は第二方向（Dir 2）（赤色で表示）に沿っては自由に移動できることになります。
