面取り - 幅（Chamfer - Width）

面取りフィーチャーの幅が大きすぎ、認識できません。

FeatureWorks が認識できる面取りの幅には上限があります。

例

FeatureWorks が認識できる四角面取りの上限は 490*sqrt(2) メートルです。

四角面取りとは、角度 dim_ang_a.png 45°に設定された面取りです。 四角面取りで 距離 が D に設定されている場合:

W = D / sin(45°) = D*sqrt(2)

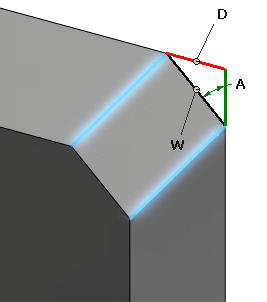

面取り幅


W = 面取り幅

D = 距離

A = 角度 dim_ang_a.png
