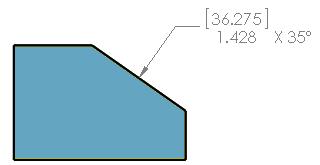

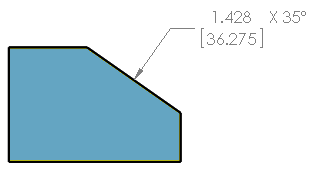

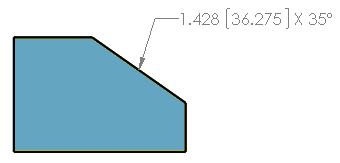

ドキュメント プロパティ - 面取り寸法(Document Properties - Chamfer Dimensions) 面取り寸法のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。 このページを開くには: 図面を開いたまま、オプション （標準ツールバー）をクリックし、ドキュメント プロパティを選択して、次に寸法 > 面取りを選択します。 全体的な設計規格 全体的な設計規格 選択した設計規格ページの設定が継承されます。 ベース面取り寸法規格 ベース面取り寸法規格 規格を選択します: ANSI ISO DIN JIS BSI GOST GB 引出線/寸法線スタイル 次を選択します: 任意のスタイルを選択します。 引出線スタイル 引出線幅 次を選択します: 厚みを選択するか、ユーザー定義サイズを選択して厚みを入力します。 テキスト フォント クリックし、フォントを変更します。 水平テキスト整列（Text justification） 左 Center 右側面 (Right) 垂直テキスト整列（Text justification） 上面 中 下 面取りテキスト フォーマット 1 X 1 距離-距離 1 X 45° 距離-角度 45°X 1 角度-距離 C1 面取り距離 (45 度の角度のみ) "X" フォーマット 小文字あるいは大文字の x を選択します。 代替単位 2単位表示 選択し、寸法を2単位で表示します。 2単位表示で単位を表示 選択し、2 単位表示の単位を表示します。 テキストの位置が "水平、下線付きテキスト" または "水平テキスト、モデル延長線沿い" の場合に分割 代替単位で新しい面取り寸法を設定し、寸法線の上下に分割表示する場合に選択します。 水平、下線付きテキスト 水平テキスト、モデル延長線沿い 寸法値の位置 上 下 右 左 主要位数 小数位数 寸法値に対する小数点以下の桁数を選択します。 公差の精度 公差値に対する小数点以下の桁数を選択します。 代替位数 小数位数 第 2 単位の寸法値の小数以下の桁数を選択します。 公差の精度 第 2 単位の公差値の小数以下の桁数を選択します。 角度小数位数 小数位数 寸法値に対する小数点以下の桁数を選択します。 公差の精度 公差値に対する小数点以下の桁数を選択します。 レイヤー レイヤー レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。 これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。 テキスト位置 水平ﾃｷｽﾄ 水平、下線付きﾃｷｽﾄ 角度付きﾃｷｽﾄ 角度付き、下線付きテキスト 水平テキスト、モデル延長線沿い オプション </Z3> 公差 クリックして公差を設定します。 度/分または度/分/秒の値が 0 のユニットを削除 選択すると、たとえば、73º0'37" が 73º37" と表示されるなど、値が 0 のユニットを非表示にします。 親トピックドキュメント プロパティ - 寸法(Document Properties - Dimensions) 関連概念 面取り寸法（Chamfer Dimensions） 寸法引出線（Dimension Leaders） 長さ寸法の短縮 関連資料 レイヤー
