ドキュメント プロパティ - 半径寸法(Document Properties - Radius Dimensions)

半径寸法のドキュメント レベルのドラフト設定を指定できます。すべてのドキュメント タイプで利用できます。

このページを開くには:

図面を開いたまま、オプション (標準ツールバー) をクリックして ドキュメント プロパティ を選択し、次に 寸法 > 半径 を選択します。

全体的な設計規格

全体的な設計規格 選択した設計規格ページの設定が継承されます。

ベース円弧半径寸法規格

ベース円弧半径寸法規格
規格を選択します:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

引出線/寸法線スタイル

引出線スタイル 次を選択します: 任意のスタイルを選択します。
引出線幅 次を選択します: 厚みを選択するか、ユーザー定義サイズを選択して厚みを入力します。

テキスト

フォント（Font）

クリックし、フォントを変更します。
水平 テキスト整列 左
Center
右側面 (Right)
垂直 テキスト整列 上面
中
下

代替単位

2 単位表示 選択し、寸法を 2 単位で表示します。
2 単位表示で単位を表示 選択し、2 単位表示の単位を表示します。
テキストの位置が "実線、整列テキスト" である場合に分割 代替単位で新しい長さ寸法を設定し、非破断寸法線の上下に分割表示する場合に設定します。
寸法値の位置 上面
下
右側面 (Right)
左

主要位数

小数位数 寸法値に対する小数点以下の桁数を選択します。
PM_Tol_Precision_DualDim.gif 公差の精度 公差値に対する小数点以下の桁数を選択します。

代替位数

小数位数 リストから第 2 単位の寸法値の小数以下の桁数を選択します。
PM_Tol_Precision_DualDim.gif 公差の精度 リストから第 2 単位の公差値の小数以下の桁数を選択します。

Layer

Layer
レイヤーを選択します。
レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで規格に従う（Per Standard）をレイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。

テキスト位置

実線、整列ﾃｷｽﾄ
破線引出線、水平テキスト
破線引出線、整列ﾃｷｽﾄ

矢印の配置（Arrow Placement）

従来型 arrows_follow_position_cleared.gif
テキスト位置に従ったスマート矢印表示 arrows_follow_position_selected.gif
寸法から離れる向きで円弧に添付するスマート矢印 arrows-attach-point-away.gif

オプション </Z3>

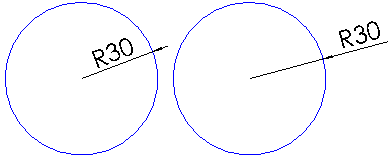

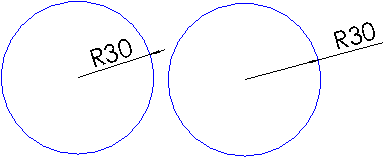

引出線に折れ線追加（Display with solid leader）

ANSI 以外の規格で引出線を中心から(円周ではなく)表示します。

 選択すると、引出線には中心点が含まれます。

選択解除すると、引出線の矢印が円周で止まります。
公差

クリックして公差を設定します。
