マネージャ パネル（Manager Pane）

SOLIDWORKS ウィンドウの左側のパネルは、部品やアセンブリの設計、図面シート、プロパティ、コンフィギュレーション、またサードパーティ アプリケーションを管理します。 CommandManager は SOLIDWORKS ツールへのアクセスを提供します。

FeatureManager® デザイン ツリー



順序を変更しない限り、FeatureManager デザイン ツリーで作成した順に上から下へとフィーチャー名が表示されます。 （フィーチャーは、部品の構成部品として扱えます）

アセンブリの FeatureManager デザインツリーは、構成部品（部品やサブアセンブリとそのフィーチャー）、合致（Mates）フォルダ、およびアセンブリ フィーチャーを表示します。

図面のFeatureManager デザインツリーには、各シートのアイコンが含まれています。 各シートの下には、シート フォーマットのアイコンとそれぞれのビューが存在します。 それぞれのビューの下には、ビューに属する部品とアセンブリが存在します。

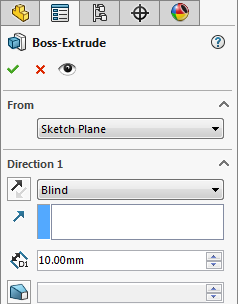

PropertyManager



SOLIDWORKS の多くのスケッチ、フィーチャー、図面ツールでは左側のパネルに PropertyManager が開きます。 PropertyManager にはエンティティやフィーチャーのプロパティが表示されるため、グラフィック領域の多くのスペースを取るダイアログボックスを使用せずにプロパティを指定できます。

ConfigurationManager


ConfigurationManager は、部品やアセンブリの複数のコンフィギュレーションを作成、選択、表示するためのツールです。

DimXpertManager



DimXpertManager は、部品用の DimXpert で定義された公差フィーチャーをリストします。 同様にそれは、寸法と公差を部品に挿入するために使用するDimXpert ツールを表示します。 これらの寸法と公差を図面にインポートすることができます。

DisplayManager

DisplayManager には、現在のモデルに適用されている外観、デカル、照明、シーン、カメラが表示されます。 PhotoView 360 がアドオンされた場合、DisplayManager から PhotoView オプションにアクセスすることもできます。

マネージャー表示


SOLIDWORKS ウィンドウの左上のパネルのタブをクリックし、FeatureManager デザイン ツリー、PropertyManager、ConfigurationManager、DimXpertManager、DisplayManager の間を切り替えることができます。

パネルを分割し、複数のマネージャや複数のマネージャのコピーを表示できます。



PropertyManager に移動すると、グラフィックス ウィンドウの部品を展開して、フライアウト FeatureManager デザイン ツリーを同時に表示できます。

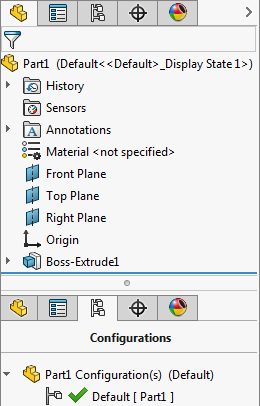

マネージャ パネルの分割

グラフィック領域の左側にあるマネージャ パネルを分割できます。

分割したマネージャ パネルで次の組み合わせを表示できます。

  • FeatureManagerデザイン ツリー（FeatureManager design tree）
  • PropertyManager
  • ConfigurationManager
  • サード パーティ アプリケーション

マネージャ パネルを分割するには：

  1. ポインタをマネージャ パネルの上部まで に変わるまで移動します。
  2. バーをマネージャ パネルの最後のアイテムの下までドラッグします。
    マネージャ パネル表示の各インスタンスはタブのセットを表示します。
  3. 各マネージャ パネルにタブを選択します。

マネージャ パネルを分割解除するには：

ポインタを重複するパネルの上部までに変わるまで移動します。 バーを元の位置までドラッグします。

スプリッター バーをダブルクリックすることでもマネージャ パネルを分割または分割解除できます。
