選択階層リンク

選択階層リンクは、現在の選択アイテムをコンテキストベースで表示したものです。 選択階層リンクでは、選択したエンティティからトップレベルのアセンブリ/部品までの範囲で、階層ツリーの上下の関連要素が表示されます。

階層リンクでは、アイテムをグラフィックス領域で選択し、洗練化することできますが、これは、アイテムをコンテキストベースで表現することにより実現されています。 たとえば、アセンブリで面を選択すると、その面が属している構成部品の合致をすべて参照できます。 SOLIDWORKS 2016 より前のバージョンの場合、合致を表示するには、構成部品を右クリックするか、FeatureManager デザイン ツリーで構成部品を検索して合致フォルダを開く必要がありました。

階層リンクでは、選択したアイテムからトップ レベルのドキュメントまでの範囲で、エンティティの階層チェーンにアクセスできます。 また、階層リンクでは、そのエンティティに隣接する共通の選択アイテム（フィーチャーの基礎となるスケッチや構成部品の合致など）にアクセスすることもできます。

階層リンクは、以下の情報を示すためアセンブリ合致に役立ちます。

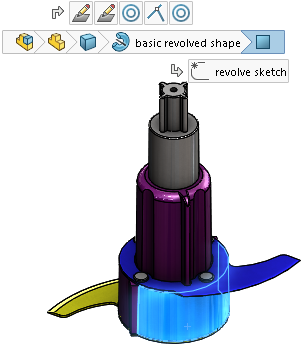

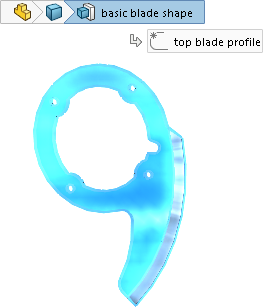

部品の階層リンク	アセンブリの階層リンク

これらの機能では、FeatureManager デザイン ツリーを非表示にできますが、通常 FeatureManager デザイン ツリーを使用する選択は依然として行うことができます。

階層リンクは、部品とアセンブリで利用可能です。 階層リンクはデフォルトで有効であり、次のアイテムを選択したときに、グラフィックス領域の左上隅に表示されます。

• グラフィック領域のエンティティ。
• FeatureManager デザイン ツリーのノード。

PropertyManager が表示されている場合、グラフィックス領域でアノテート アイテムまたは寸法を選択する場合、またはエンティティを複数選択する場合、階層リンクは表示されません。

階層リンクでは、FeatureManager デザイン ツリーからの場合と同様にツールにアクセスできます。

階層リンクには、優れたフィードバックがあります。 アイテムの上にポインタを移動すると、選択した面、エッジ、頂点、フィーチャー、またはボディに適用可能な合致の情報のみが階層リンクに表示されます。

階層リンクには、エンティティの抑制状態も表示されます。

階層リンクを削除するには:	グラフィックス領域で開いている領域をクリックし、Esc を押します。
階層リンクをオフにするには:	ツール（Tools） > オプション（Options） > システム オプション（System Options） > 表示（Display）をクリックし、選択時に階層リンク表示（Show breadcrumbs on selection）の選択を解除します。
選択に関連するツールを含むツールバーを表示するには:	階層リンクのアイテムをクリックします。
コンテキスト ツールバーとショートカット メニューを表示するには:	アイテムを右クリックします。
アセンブリの構成部品の合致に対するコンテキスト ツールバーとショートカット メニューを表示するには:	合致の階層リンクを右クリックします。 合致の詳細にアクセスすると、設計の特定の要素に関連する合致をより簡単に照会し、理解することができます。 合致を選択すると、その名前がツールヒントに表示されるとともに、その合致がグラフィックス領域でハイライトされます。 これにより表示される情報は、FeatureManager デザイン ツリーで構成部品を右クリックし、合致表示（View Mates）をクリックして 合致表示（View Mates）ウィンドウを開いたときに表示される情報と同じです。
ツールヒントを表示し、グラフィックス領域の対応するフィーチャーをハイライトするには:	階層リンクの上にポインタを移動します。

階層リンクをクリックすると、エンティティに関連付けられた合致のみが表示されます。
