パレット表示

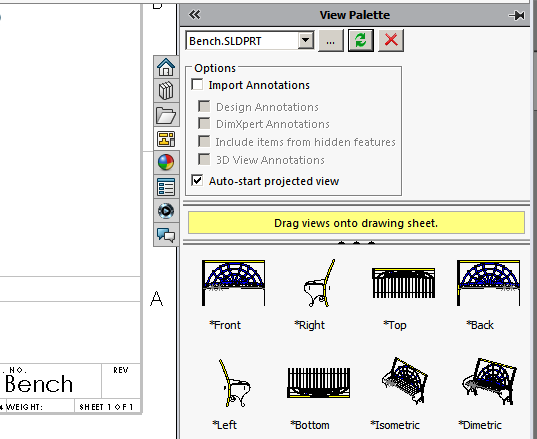

パレット表示 （View Palette）（タスク パネルにあります）を使用し、1 つ以上の定義済みのビューを図面に挿入します。 パレット表示には、選択したモデルの標準ビュー、アノテート アイテム ビュー、断面図、フラット パターン（板金部品）のイメージが含まれます。 ビューを図面シートにドラッグし、図面ビューを作成できます。 各ビューは モデル ビュー として作成されます。

パレット ビューの表示方向は 8 つの標準表示方向 (*正面、*右側面、*平面/上面、*背面、*左側面、*底面、*現在のビュー、*等角投影図) と、部品やアセンブリに含まれるその他のユーザー定義ビューに基づきます。ビューを配置した後、それを折りたたむことも、そこから投影ビューを作成することもできます。

ビューを使用すると、そのビューはパレットから削除されます。

次を行うと、パレット表示（View Palette）にビューが追加されます。

• 部品/アセンブリから図面作成 をクリックします。
• パレット表示（View Palette）からドキュメントを参照。
• パレット表示（View Palette）内で開いたドキュメントのリストからドキュメントを選択。
